◆ 2RU半機架寬尺寸錄像機可應用于2D/3D
◆ AVC-Intra壓縮（全高清，4：2：2，10bit）
◆ 廣播級的接口I/F（HD SDI In/Out, Ref In, TC In/Out）
◆ RS422遙控
◆ 2臺設備實現3D重放和記錄

市場參考價：￥100,000

采用AVC- INTRA 編解碼器、24 比特音頻和24PSF 實現高端制作
◎ 多種廣播和視頻制作功能和接口
◎ 小型輕型2U 半標準機架尺寸
◎ 雙機同步3D 模式支持高質量的全高清3D 制作

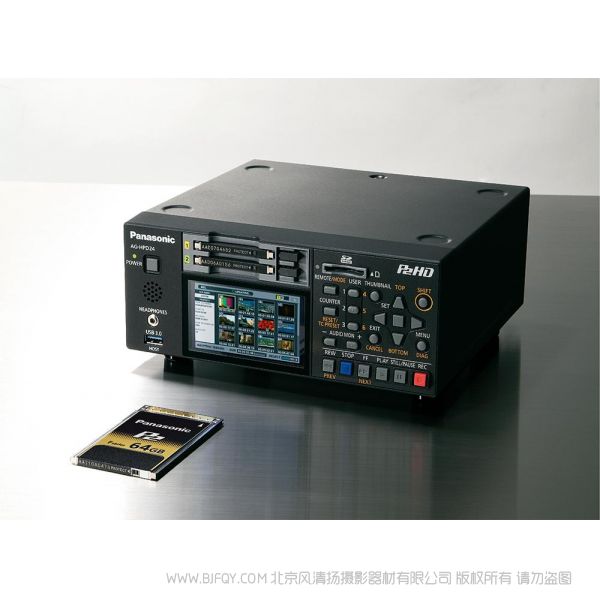

小型 P2 便攜式錄像機，具有 24P 和 3D 兼容性，用于演播室制作和播出



? 高性能 P2 便攜式座機，尺寸只有標準支架的一半
支持 AVC-Intra 錄制，HDMI ※1 輸出和 USB3.0 ※2 接口，雙機同步操作錄制和播放高質量 3D 影像，豐富的功能，應用于廣播和影像制作。



 ※1: 支持 3D。
※2: USB3.0 主接口。


◎ 采用 AVC-INTRA 編解碼器、 24 比特音頻和 24P S F 實現高端制作

? AVC-Intra 編解碼器


AVC-Intra 編解碼器進一步提升高清制 作。 它 符 合 MPEG-4AVC/H.264國際標準，采用先進圖像壓縮技術，能夠同時實現卓越的畫質和高效率的壓縮。它采用幀內壓縮系統給專業編輯帶來重要的優勢。AG-HPD24 可以使用 AVC-Intra 100 格式進行記錄，得到高質量的圖像，或使用 AVC-Intra 50 格式以較低的碼率記錄，實現多種選擇。它還支持 DVCPRO HD 編解碼器。
AVC-Intra 100 ：這種模式采用與 DVCPRO HD 相同的比特率，能夠以 1920x1080 ※ 像素實現 10 比特記錄。它記錄高清質量的視頻，用于高端圖像制作。
AVC-Intra 50 ：該模式實現的視頻質量與 DVCPRO HD 非常相似，采用的 1440x1080 ※ 像素，但是它能夠以通常與標清類似的比特率實現這一點（比如 DVCPRO 50）。AVC-Intra 50 的較低比特率將拍攝時間翻倍，將數據傳輸時間減半。
※ 這些數據針對的是 1080i/p 模式。AG-HPD24 也支持 720p 模式。

? 24PsF 兼容，高清 / 標清多種格式
AG-HPD24 可以支持多種高清格式，比如 1080p，1080i 和 720p，它可以在 59.94Hz 和 50Hz 之間轉換，以適應世界高清廣播格式。AG-HPD24 支持 1080/24p 原生拍攝和播放（采用 AVC-Intra 編解碼器）。HD SDI 模式提供在高端電影攝制中使用的 1080/24PsF 輸入 / 輸出。 可以采用多編解碼器（DVCPRO50，DVCPRO，DV）在 NTSC(480i) 和 PAL（567i）中實現標清記錄。

? 上 / 下 / 交叉變換
AG-HPD24 可以在播放過程中高清和標清之間上下轉換，或者在720p 和 1080i 之間交叉變換。它還具有畫面長寬比轉換功能。
※ 3D 模式中只提供交叉變換。
※ 標清信號中的封閉字幕信號在上 / 下 / 交叉變換播放過程中不輸出。

? VariCam 變速效果
AG-HPD24 可以通過 VariCam 從 VFR（可變幀頻）信號輸出中提取有效幀，并將其記錄在 720/24p 中。P2HD 攝像機 AJ-HPX3700、AG-HPX500、AG-HPX393、AG-HPX173 或 AG-HPX260 可以通過播放原生 720/24p 中記錄的 P2 卡中的視頻片段方式的方式提供類似 VariCam 的 60p 下拉輸出。
※ 3D 模式中不支持。

? 用于電影攝制的伽瑪轉換
該功能將 VariCam 錄制的圖像或者 AJ-HPX3100 的電影攝制模式中記錄的圖像轉換為與 AJ-GBX27G HD 伽瑪校正器的 Telecine 5或 Telecine 6 模式相同的電影級圖像。它還可以轉換為用于電影攝制的 Cineon 曲線。

? 高質量 24 比特音頻錄制
AVC-Intra 支持高質量 24 比特?cái)?shù)字音頻錄制功能?？梢赃x擇 24 比特 4 信道或 16 比特 8 信道錄像。DVCPRO HD 模式提供 16 比特 8信道錄像，DVCPRO50/DVCPRO/DV模式包括16比特4信號錄像。
※ 如果要以 24 比特音頻播放視頻錄像，采用一個 24 比特兼容 P2 設備或P2 瀏覽軟件。與 24 比特不兼容的 P2 設備將以紅色顯示視頻片段編號，而且無法播放。與 24 比特不兼容的 P2 瀏覽軟件不能產生正常的聲音。采用新的 P2 瀏覽軟件版本。有關 24 比特兼容 P2 設備和 P2 瀏覽軟件的新信息，參見 Panasonic 網站 http://panasonic.biz/sav/ 的“服務和支持”部分。

? P2 卡實現卓越的可靠性和移動性
以小而輕的 P2 卡支持高達 64GB ※ 的大容量。堅固設計能夠經受惡劣條件，P2 卡具有很強的耐溫度變化、灰塵、撞擊和振動能力，不存在類似結露、卡帶等磁帶攝像機中常見的問題。P2 卡在現場拍攝具有卓越的可靠性和移動性。因?yàn)閿?shù)據自動記錄在卡的空白空間中，所以不需要識別信號，而且也沒有意外覆蓋寶貴數據的風險。
※ 卡的總?cè)萘堪〝?shù)據管理空間，比如系統數據空間，因此，實際可用容量小于卡的顯示容量。有關拍攝時間的具體信息，參見下表中輸入信號和記錄格式的兼容性部分。

? AG-HPD24 對應輸入 / 記錄格式


? 3D 錄像和播放只能在 AVC-Intra 編解碼器中實現。
※1 ：所有時間數據是指在 P2 卡上連續記錄單個的視頻片段的情況下的時間。根據記錄的視頻片段的數量的不同，可記錄的時間可能短于給出的時間。
※2 ：菜單屏幕上必須要進行設置（系統頻率模式）。
※3 ：來自 P2HD 攝像機或 DVCPRO HD 攝像機的 2-3，2-3-3-2 或 2-2 下拉輸出信號。
※4 ：N= 原生。該模式只記錄有效幀。
※5 ：輸出只有在播放系統頻率被設定為 23.98 或59-23 的情況下產生。


◎ 多種廣播和視頻制作功能和接口

? 采用兩個卡槽的高級記錄功能
除了連續的雙卡錄制外，AG-HPD24 還能夠?qū)崿F(xiàn)只有采用存儲卡才能夠?qū)崿F(xiàn)的一些實用的記錄功能。
熱插拔記錄 ：由于采用了雙卡槽，可以實現 P2 卡的熱插拔，從而進行不中斷的記錄?？梢圆捎枚鄰埧ㄟB續記錄幾個小時。
自動記錄 ：該功能根據 SDI 視頻輸入信號自動開始錄像。
循環記錄※：該功能將視頻數據連續記錄在可用的存儲卡空間中。在存儲卡裝滿時，較早的數據被刪除，以釋放存儲空間，從而實現了減少損失的不停止記錄。當在攝像機上用于收集時間敏感信息時（比如天氣和新聞報道），循環記錄功能可以在預先確定的時期內保持新的視頻數據。
※ 3D 模式中不支持。

? 文本備忘、鏡頭標記和元數據
文本備忘 ：當錄制或預覽一段視頻時，可以在想要的位置處（較多 100 個位置，以幀為基礎）添加一個備忘（類似于書簽）。簡化的剪輯功能※可以拷貝兩個備忘之間的一段視頻，并創建一個新的視頻片段。文本信息可以添加到備忘中。
鏡頭標記 ：在攝像過程中或之后，可以用 OK、NG 或其他標志來標記每一個視頻片段。
視頻片段元數據 ：該功能支持瀏覽和剪輯元數據，比如攝像機操作員和記者的姓名、拍攝地點以及文本備忘。文本數據也可以通過連接一個 USB 或軟件鍵盤輕松的插入，元數據文件可以從一個 SD/SDHC 卡上上傳。
※ 3D 模式中不支持。

? 獨立的局域網和 DIGITAL LINK 端口
局域網和DIGITAL LINK端口獨立擴展了投影機的應用性。安裝者可以通過局域網端口分配 100Base-TX 或 10BaseT 控制信號，為視頻信號釋放DIGITAL LINK端口。

? USB 鍵盤連接
USB2.0 鍵盤接口可以連接一個普通 USB 鍵盤，以便于輸入元數據文本。另外還提供軟件鍵盤。





? 視頻片段縮略圖顯示（采用自由視頻片段排序）
采用視頻片段縮略圖（圖像列表）顯示功能，可以選擇想要的視頻片段進行立即播放、刪除、拷貝※或者重新排序的操作。這一功能可以方便為了廣播或剪輯的目的收集和顯示視頻片段。高級圖形用戶界面在視頻片段的同一屏幕上顯示屬性，并立刻清楚地顯示源數據（采用滾動條、視頻片段計數以及播放位置）。縮略圖顯示可以變換，以顯示視頻片段中的任何圖像。
※ 3D 模式中不支持。

? 多種播放功能滿足使用需求
格式自動播放 ：該功能自動探測出視頻格式和編解碼器，可以播放和輸出每一個視頻片段。
變速播放 ：慢速和兩倍速度播放。
PB 位置選擇 ：可以通過該功能在從一個縮略圖播放時選擇播放位置?？梢赃x擇三個不同的選項 ：之前播放位置、縮略圖時間代碼位置或視頻片段開始。
重復播放 ：該功能重復播放選定的視頻片段（單個片段或多個片段）。

? 波形或矢量示波器
AG-HPD24 具有波形和矢量示波器顯示功能，用于 LCD 顯示器上的播放或輸入視頻信號。它還可以在 Video Out 和 SDIOut 上顯示。



? 用戶按鈕 / 用戶文件
可以從總計 31 個功能種選擇分配給六個用戶按鈕的功能。這些設置被內部保存，并在斷電時受到保護?？梢酝ㄟ^診斷屏幕很容易的查看這些設置。包含設置的用戶文件可以保存在 SD/SDHC 卡中。



◎ 小型輕型 2U 半標準機架尺寸

? USB3.0 接口可以實現向外部存儲器※2的高速傳輸※1
在快速啟動 / 快速關機模式下，PT-FRZ120C投影機幾乎可以達到開機即刻成像，投影機可隨時安全關機。高效流暢地開始并完成演示。



? 視頻顯示設備監控軟件和提前預警軟件
USB3.0(host):AVC-Intra 100編解碼文件可以以大約 4 倍于正常速度的速度拷貝到外部存儲器中。※3
USB2.0（Device）：裝置模式可以用作 PC 機（非線性剪輯器）的 P2 卡驅動器。
播放 ：外 部 存 儲 器 上 的P2MXF 文件可以作為縮略圖顯示并播放?！?
P2 音頻播放可能會被緩慢的硬盤速度或者因?yàn)檎駝?dòng)數據讀取延遲的原因而被中斷。
※1 ：3D 模式中不支持。
※2 ：不能使用 2TB 或以上。
※3 ：對于 AVC-Intra100 或 DVCPRO HD。
※4 ：播放以磁盤驅動器性能為基礎，包括主軸轉速。Panasonic 不保證不掉幀的平穩播放。

? HDMI 數字高清輸出（3D 兼容）
AG-HPD24 具有一個用于高清圖像和聲音的 HDMI 輸出接口。該接口為多種專業設備和消費電子設備提供數字輸出。它還與 3D 圖像兼容（參見 雙機同步 3D 模式支持高質量的全高清 3D 制作）。
※ HDMI 輸出和 SDI 輸出不能同時使用。
※ 對于連接專業顯示器，可能需要一條任選的轉接電纜。

? RS-422A 遠程控制
AG-HPD24 還具有廣播磁帶錄像機上相同的 RS-422A 遠程接口（9針），從而可以通過一個外部編輯控制器將其作用播放器一樣控制。

? 高清 / 標清 SDI 輸入 / 輸出接口
高清 / 標清 SDI 輸入和輸出接口作為標準設備提供。這樣可以高質量錄制來自攝像機或視頻切換臺的信號。當與攝像機相連時，AG-HPD24 將錄像開始 / 停止與攝像機觸發器同步。屏幕顯示（OSD）和縮略圖顯示也可以輸出。※
※ 3D 模式中不支持。

? 模擬同步輸入 / 輸出接口
支持參考輸入、模擬視頻 ( 復合 ) 輸出 ※、XLR 模擬音頻輸入 ( 信道 1/信道2)、音頻監聽輸出(左 / 右 )、時間代碼輸入/ 輸出和一個耳機插孔。
※ 當系統頻率為 24Hz 時不能輸出信號，在 3D 模式下輸出左眼圖像。

? 2U 半標準機架尺寸和電池供電
AG-HPD24 具有 2U 高度的半標準機架尺寸，重量?jī)H為 2 千克。安裝大電池（CGA-D54/5400mAh）可以實現連續 160 分鐘播放。標配的 AC 適配器支持 AC 電源運行。

? 前揚聲器
音頻可以通過前揚聲器來監測。



◎ 雙機同步 3D 模式支持高質量的全高清 3D 制作

? 通過 3D 攝像機左 / 右同步錄像

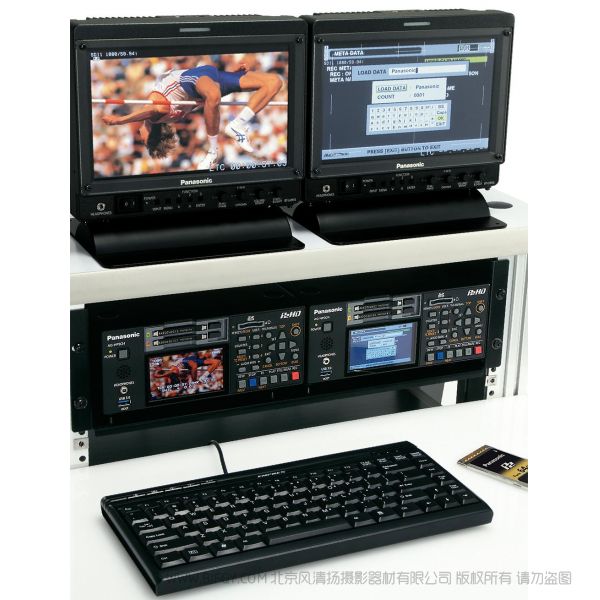

來自 3D 支架式攝像機系統或一體化雙鏡頭 3D 攝像機（比如松下公司的 AG-3DA1 或 AG-3DP1）的雙高清 SDI（左 / 右視頻）信號可以在兩個 AG-HPD24 上同步記錄（左圖像記錄在第一個機座上，右圖像記錄在第二個機座上）。AVC-Intra 編解碼器采用全像素高清和完全采樣數據為左右信道同時記錄高質量圖像，用于高端 3D 圖像制作。
※ 3D 制作只有在采用 AVC-Intra 編解碼器的情況下才能夠?qū)崿F(xiàn)。



※2：當 Setup->System->Frequency 菜單項目被設定為 59.94Hz 或 50Hz 時，對于 3D 拍攝和播放模式以及同步播放模式，只能收到一個黑色的脈沖參考輸入信號。當該菜單項目被設定為 23.98Hz 或 24Hz 時，只能收到高清 3 電平同步參考輸入信號。

? 3D 顯示器上的左 / 右同步播放
來自兩臺 AG-HPD24 機架的左右圖像可以同步播放。HDMI 可以輸出到一臺家用的 3D 電視，或者 HD SDI 雙輸出可以輸出到一臺專業的 3D 顯示器或投影儀。采用主（左）AG-HPD24 的控制面板，左 / 右同步操作包括錄像開始 / 停止、※1視頻片段縮略圖顯示、視頻片段播放※1（包括變速播放）、視頻片段刪除、文本備忘和添加鏡頭標記。這個功能可以讓3D圖像處理起來就像2D圖像那么簡單。
※1 ：外部遙控也可以通過 4S-422A 接口實現。



※1 ：3D 錄像和播放只有在 AVC-Intra 編解碼器中才能實現。
※2 ：不能使用多媒介卡。顯示的重量和尺寸為近似值。規格說明如有變化，恕不另行通知。
