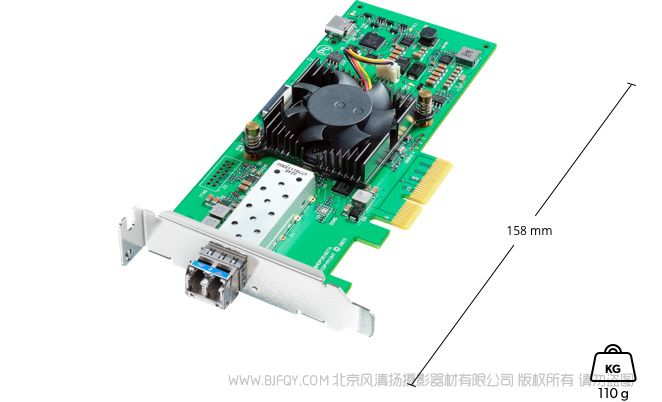

DeckLink IP HD Optical 型號搭載3個視頻采集通道和3個視頻輸出通道，可通過基于SFP光纖以太網接口采集和輸出到2110 IP播出系統。產品是專門為處理非常高品質的視頻所設計的，支持采集和輸出Apple ProRes、DNxHD或甚至10bit無壓縮等常見視頻格式。DeckLink IP搭載多速率接口，因此支持525i、625i、720p、1080i和1080p視頻格式，上至1080p60。

接口

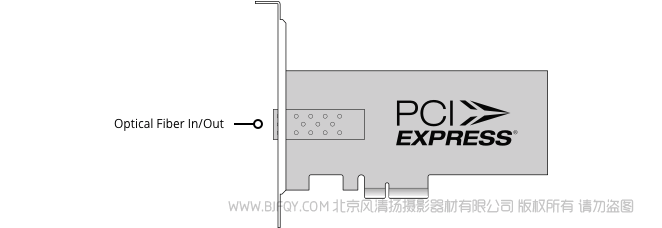

10G Optical Fiber SFP+ Port

1 x 10GBASE-LR

支持3路輸入通道和3路輸出通道，每路上至1080p60，帶16個音頻通道。

計算機接口

PCI Express 4速第二代，兼容4、8、16速PCI Express插槽。

支持的編解碼

AVC-Intra、AVCHD、佳能XF MPEG2、數碼單反、DV-NTSC、DV-PAL、DVCPRO50、DVCPROHD、DPX、HDV、HEVC、XDCAM EX、XDCAM HD、XDCAM HD422、DNxHR & DNxHD、Apple ProRes 4444、Apple ProRes 422 HQ、Apple ProRes 422、Apple ProRes LT、Apple ProRes 422 Proxy、無壓縮8bit 4:2:2、無壓縮10bit 4:2:2、無壓縮10bit 4:4:4

軟件

自帶軟件

Media Express、Disk Speed Test、LiveKey、Blackmagic Desktop Video Utility以及Blackmagic Mac OS和Windows版驅動。Media Express、Blackmagic Desktop Video Utility和Blackmagic Linux版驅動。

內部軟件升級

固件內置軟件驅動程序。系統啟動時加載或通過軟件更新程序加載。

物理安裝

PCI Express 4速第2代，兼容Mac OS、Windows和Linux支持的4速和8速PCI Express插槽。Mac OS系統要求為帶有PCI Express插槽的Mac Pro計算機。完整系統要求請參閱支持頁面。

其他支持的應用程序：
The Foundry Nuke、 Grass Valley Edius、 Sony Catalyst Production Suite、 Tools On Air Just: Play & Live & In、 Softron MovieRecorder & MReplay、 Adobe Flash Media Live Encoder、 Telestream Wirecast、 Livestream Producer、 Resolume Arena、 Magix Vegas Pro & Movie Edit Pro Premium、 Corel VideoStudio Pro、 CyberLink PowerDirector、 Vidblaster X & Studio & Broadcast、 Uniplay One & CG、 CasparCG Server、 Magicsoft CG、 Xsplit Broadcaster、 Imagine Communications Velocity & InfoCaster、 DevTek Easy Media Suite、 Metus Ingest、 Boinx Software MimoLive、 Cinegy Capture Pro、 vMix Live、 Renewed Vision ProPresenter、 Ventuz Director、 Class X Liveboard & Coral CG、 Glookast Capturer、 Open Broadcaster Software Studio、 Nautilus NEMO3D、Burst Video WebClip2Go & [REC]Marker、 Zoom。

這些屬于第三方應用程序，支持情況或有所不同，具體請咨詢您的軟件供應商。

視頻格式

SD視頻格式

525i59.94 NTSC、625i50 PAL


HD視頻格式

720p50、720p59.94、720p60
1080i50、1080i59.94、1080i60
1080p23.98、1080p24、1080p25、1080p29.97、1080p30、1080p50、1080p59、1080p59.94、1080p60
1080PsF23.98*、1080PsF24*、1080PsF25*、1080PsF29.97*、1080PsF30*


* 僅限PsF SDI

音頻采樣

電視標準采樣率48kHz，24bit。

色彩精度

所有模式下8bit、10bit、12bit RGB 4:4:4（較高1080p30），以及所有模式下8bit、10bit YUV 4:2:2。

色彩空間

REC 601、REC 709、REC 2020

IP視頻規范

SMPTE 2110-20（無壓縮視頻）

IGMP v2

SMPTE 2110-21（流量整形）

發送端：Narrow

接收端：Narrow、Wide Synchronous、Asynchronous

SMPTE 2110-30（PCM）

音頻一致性級別：C級

SMPTE 2110-40（輔助數據）

完全訪問整個SMPTE輔助數據流。包括RP 188/SMPTE 12M-2，隱藏式字幕以及HDR靜態元數據。

PTP精確時間協議

IEEE 1588-2008 (PTP v2)

ST 2059-1

ST 2059-2

NMOS IS-04發現和注冊

v1.3.2

通過mDNS/DNS-SD P2P

NMOS IS-05連接管理

v1.1.2

NMOS BCP-002-01

自然分組

NMOS BCP-004-01

接收端功能

處理

色彩空間轉換

硬件實時。

實時特效

DaVinci Resolve、Final Cut Pro內部特效。Adobe Premiere Pro CC Mercury Playback Engine特效。Avid Media Composer內部特效。

物理安裝

半高PCI Express。

物理規格

電源要求

功耗

10W

環境規格

操作溫度

5°到40°C（32°到104°F）

存儲溫度

-20°到45°C（-4°到113°F）

相對濕度

0%到90%不結露

裝箱配置

DeckLink IP HD Optical

10GBASE-LR Optical Fiber SFP+模塊和光纖模塊槽

半高插槽支架

歡迎卡內含QR碼，可用于軟件下載。

保修

3年有限制造商保修
