QLX-D? 數字無線系統利用透明的 24 位數字音頻實現清晰、改進的性能。QLX-D 將專業功能、簡化設置和操作融為一體，為需要現場錄音活動和裝置提供出色的無線功能。

Shure 數字無線技術使得 QLX-D 能夠利用擴展、幾乎平坦的頻率響應發送清晰詳盡的音頻。QLX-D 設計為高效射頻頻譜，可在單個頻帶同時運行 60 多個兼容頻道。自動頻道掃描和 IR 同步功能可快捷方便地查找和分配空閑頻率。使用以太網連接可在多個接收機中進行聯網頻道掃描，并且 Shure Wireless Workbench? 控制軟件兼容高級頻率協調功能。AES-256 加密為標準配置且可方便啟用以保護無線傳輸安全。

QLX-D 也增加了 Shure 充電電源選項，實現顯著的長期成本節約，與堿性電池相比可獲得延長的發射機電池壽命，而且電池量表可按小時和分鐘報告剩余運行時間。利用明確定義的性能和創新，QLX-D 可實現較新的 Shure 數字無線技術。

特性

• 透明 24 位數字音頻
• 擴展的 20 Hz 至 20 kHz 頻率范圍（取決于話筒）
• 120 dB 動態范圍
• 數字預測轉換多樣性
• 64 MHz 調諧帶寬（因區域而異）
• 每個頻帶 60 多個可用頻道（因區域而異）
• 每個 6 MHz 電視波段多達 17 個兼容系統；每個 8 MHz 波段 22 個系統
• 易于通過紅外掃描和同步將發射機與接收機進行配對
• 自動通道掃描
• 以太網將多個接收機系統聯網
• 網絡化頻道掃描可為聯網的接收機配置清晰可用的頻點
• 兼容 Shure Wireless Workbench 6 控制軟件
• 在移動設備或平板電腦上通過 ShurePlus? 頻道應用進行遠程控制
• AES-256 加密實現安全無線傳輸
• 優雅和易用的界面，包含高對比度 LCD 菜單
• 可兼容 AMX 或 Creston 等外部控制系統
• 專業等級全金屬結構
• 發射機使用 2 節 AA 電池或 Shure 充電電池

系統部件

① QLXD4 接收機

② PS24 電源

③ 1/2 波長天線 (2)

④ 2 英尺 BNC 線纜，帶隔板適配器 (2)

⑤ QLXD1 腰包發射機或 QLXD2 手持式發射機（二選一）

⑥ AA 堿性電池（在阿根廷未包括在內）

⑦ 機架安裝硬件

型號變化

提供配有附加組件的變化型號以符合特定表演狀況。

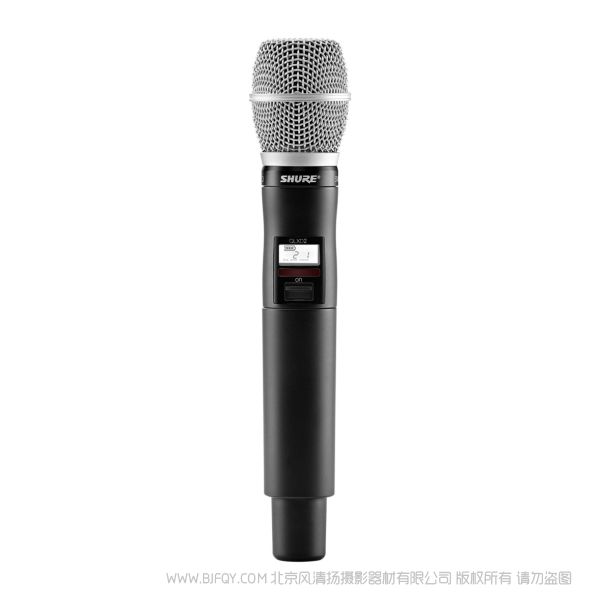

QLXD2 手持式發射機

包括 QLXD2 手持式，適用于以下任意話筒頭：

• SM58
• Beta 58A
• SM86
• Beta 87A
• SM87A
• Beta 87C
• KSM9
• KSM9HS（黑）

話筒夾

電池觸點蓋

拉鏈包

QLXD1 腰包吉他系統

包括 QLXD1 腰包發射機

WA305 優質樂器線纜

拉鏈包

QLXD1 腰包頭戴式或頸式

包括 QLXD1 腰包，適用于以下任意話筒頭：

• Beta 98H/C
• WL93
• WL183
• WL184
• WL185
• MX150（全方向）
• MX150（心形）
• MX153（黑或黃褐色）
• SM35

拉鏈包

腰包和手持式組合系統

• QLXD1 腰包發射機，帶有 WL185 Microflex 心形頸式話筒
• QLXD2 手持式發射機，帶有 Shure SM58 話筒頭
• 電池觸點蓋
• 拉鏈包 (2)

規格

射頻載波頻率范圍

470–937.5 MHz, 根據地區不同有所差別 (參見頻率范圍和輸出功率表)

工作范圍

100 米 ( 328 英尺)

注意：實際范圍與射頻信號的吸收、反射和干擾相關。

射頻調節步進大小

25 千赫茲, 根據地區不同有所差別

鏡頻抑制

>70 dB, 典型

射頻靈敏度

-97 dBm 10-5 BER

延遲

<2.9 毫秒

音頻響應

音頻動態范圍

系統增益 @ +10

>120 dB, A-加權, 典型

總諧波失真

?12 dBFS 輸入, 系統增益 @ +10

<0.1%

系統音頻極性

對話筒隔膜的正壓會在 2芯 上和 6.35 毫米（1/4 英寸）輸出的尖端上產生（相對于 XLR 輸出的 3芯）的正電壓。

工作溫度范圍

-18°C (0°F) 到 50°C (122°F)

注意：電池特性可能會限制該范圍。

存儲溫度范圍

-29°C (-20°F) 到 74°C (165°F)

注意：電池特性可能會限制該范圍。

電池使用時間

此表中列出的值是使用高質量新電池時的典型值。電池的供電時間根據制造廠商和電池使用年數的不同而有所差別。

QLXD4

外觀尺寸

41 毫米 x 197 毫米 x 151 毫米 (1.63 英寸 x 7.75 英寸 x 5.94 英寸), 高度 x 寬度 x 深度

重量

777 克 (1.71 磅), 無天線

外殼

鋼

電源要求

12 V DC @ 0.4 A, 由外部電源供電（尖端為正極）

RF 輸入

假象諧波

>80 dB, 典型

接頭類型

BNC

阻抗

50 Ω

音頻輸出

增益調節范圍

-18 到 +42 dB 采用 1 dB 步進
