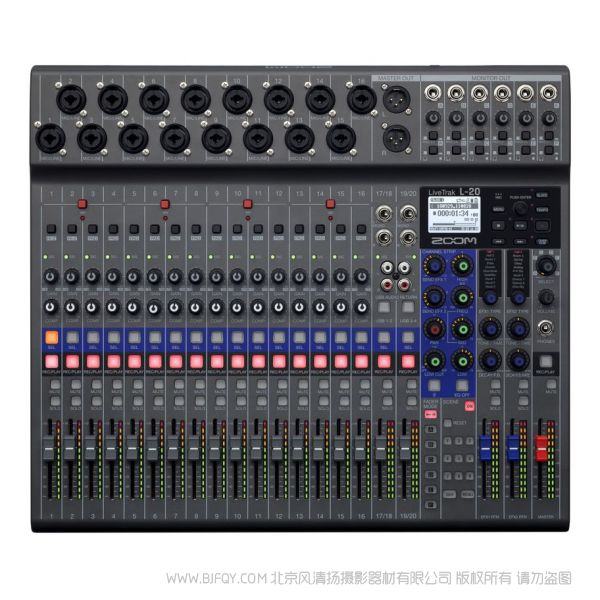

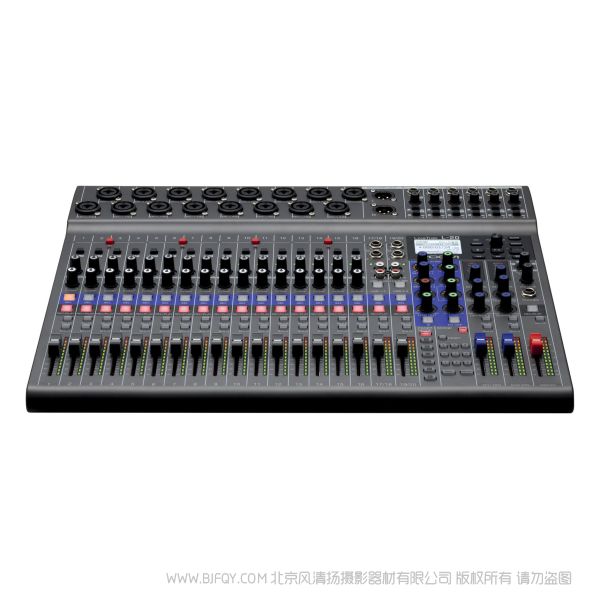

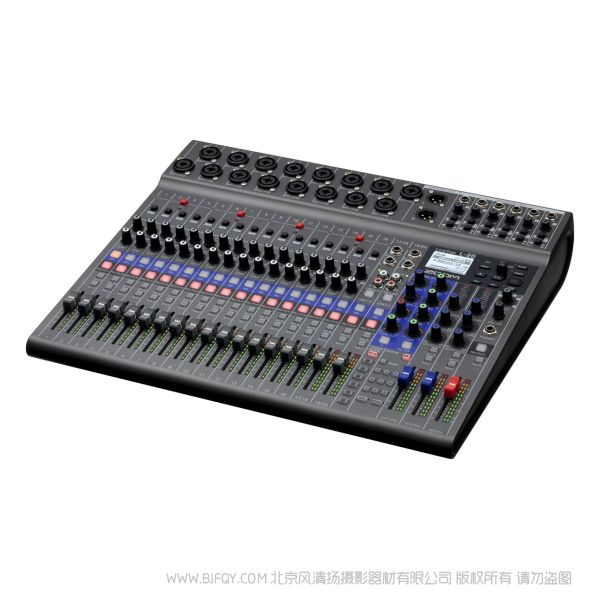

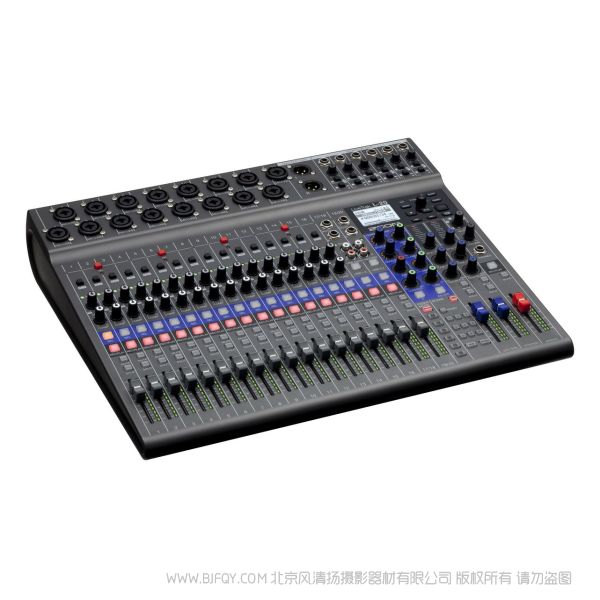

ZOOM LIVETRAK L-20 L20 20路 數字調音臺
￥ 6500.00元
相關推薦
1399.00
ZOOM H4essential 32 位浮點錄音 4 軌同步 32 位浮點錄音和內置 XY 立體聲麥克風
1099.00
ZOOM R4 MultiTrak 32 位浮點 MTR 浮動錄音功能的便攜式多軌錄音機
669.00
ZOOM H1essential 手持錄音機 入門款 面向所有創作者的 32 位浮點錄音
0.00
ZOOM VRH-8 帶有四個話筒頭的立體聲式VR麥克風 適用 H8
369.00
ZOOM ZHP-1 封閉式監聽耳機 全包裹
包裝：
L-20 包裝包括：
- LiveTrak L-20
- 交流適配器 （AD-19）
- USB2.0 電纜
- 快速指南
單獨出售的配件
- 機架安裝適配器 （RKL-12）
- 藍牙適配器 （BTA-1）
- 腳踏開關 （FS01）
- 手提袋 （CBL-20）
主要特點
數字音頻混音器
- 共 20 個單聲道輸入，16 個聲道和 2 個立體聲通道
- EIN-128 dBu 超低噪聲底，較大輸入增益 = 60 dB 高清麥克風前置放大器
- 可提供 48V 幻象電源（1 至 4 通道、5 至 8 通道、9 至 12 通道、每 13 至 16 通道）
- 用于吉他/低音等樂器輸入的 Hi-Z 開關（1 到 2 通道）
- PAD 開關（3 至 16 通道），可衰減連接的設備的輸入信號 26 dB
- 六個監視器，每個表演者可以發送不同的混音
- 操作員耳機輸出，可切換主監視器和六個監視器
- 3 波段 EQ（MID 是中心頻率可變的半?yún)?shù)方法）
- 可調節截止頻率的低截止濾波器
- 2 個系列，所有 20 種發送返回效果
- 每個單通道都有獨立的 1 旋鈕壓縮機
- 場景內存功能，可存儲多達 9 種不同的混頻器設置
- 60mm 沖程通道推子
- 12 段 LED 電平計，能見度高
- 免費應用程序“L-20 控制”，從 iPad 遠程控制（需要單獨的藍牙適配器“BTA-1”）
多軌錄音機功能
- 同時錄制多達 22 個軌道，同時播放 20 個軌道
- 錄制到 SD 卡，具有高達 24 位/96kHz 的高分辨率音質
- 混合、過度配音和打孔/出錄
- 能夠?qū)⒂涗洈?shù)據寫入/讀取到外部 USB 存儲器
- 內置石板麥克風，可錄制備忘錄和對講
- 可預計數和點擊節奏的節拍器功能
- 自動錄制功能，用于觸發輸入聲音并開始錄制
- 可追溯至 2 秒前錄制的預錄制功能
- 較多可注冊 99 個標記，可定位到任何位置
- 單獨出售的腳踏開關 （FS01） 允許播放/停止錄音機、沖孔/輸出以及靜音操作內置效果
USB 音頻接口功能
- 高達 22 個通道的輸入，較多 4 個通道的輸出
- 高達 24 位/48kHz 音頻質量
- 可與多軌錄音機功能同時使用
- 支持具有 USB 2.0 端口的 Mac 和 Windows
- 在類兼容模式下支持 iOS 設備（蘋果閃電 - 需要單獨的 USB 攝像機適配器）
- 采用不受計算機抖動影響的同步（異步）傳輸系統
規格
輸入輸出通道數
| 輸入： | 單聲道（MIC/LINE）：16 立體聲（LINE）：2 |
| 輸出： | MASTER OUT: 1 |
| MONITOR OUT: 6 | |
| PHONES : 1 | |
輸入
| 單聲道（MIC/LINE）： | XLR/TRS 組合插孔（XLR：2 熱 TRS：TIP 熱）輸入增益 PAD 關閉： +16 到 +60 dBPAD ON： -10 到 +34 dBHi-Z ON： +6 到 +50 dB 輸入阻抗 XLR： 3 kΩTRS： 10kΩ / 1 MΩ （Hi-Z 功能 ON） 較大輸入電平 PAD 關閉： 0 dBu （= 0 dBFS） PAD ON： +26 dBu （+ 0 dBFS） 幻象電源 = 48 V |
| 立體聲（LINE）： | TS 電話插孔/RCA 引腳（不平衡） 較大輸入電平： +14 dBu |
輸出
| MASTER OUT: | XLR 插孔（平衡） 較大輸出電平： +14.5 dBu 輸出阻抗：100 Ω |
| 從 A 到 F（平衡輸出時，假定監視器 SPEAKER 連接）： | TRS 電話插孔（平衡） 較大輸出電平： +14.5 dBu 輸出阻抗：100 Ω |
| 從 A 到 F（不平衡輸出時，假定電話連接）： | 標準立體聲電話插孔 較大輸出電平：42 mW + 42 mW =60 Ω 輸出阻抗：100 Ω |
| PHONES: | 標準立體聲電話插孔 較大輸出電平：42 mW + 42 mW =60 Ω 輸出阻抗：100 Ω |
巴士
| MASTER: | 1 |
| MONITOR: | 6 |
| SEND EFX: | 2 |
通道條
| COMP: | |
| LOW CUT: | 40 ～ 600 Hz, 12dB/OCT |
| EQ: | 高： 10 kHz， ± 15 dB， 擱置 MID： 100 Hz-8 kHz， ± 15 dB， 口語 低：100 Hz，± 15 dB，擱置 |
| PHASE: | |
發送效果
| EFFECTS | 20 TYPES | EFX1 呼叫 1（混響） 呼叫 2（混響） 房間 1（混響） 普拉特（混響） 丘爾奇（混響） 德魯姆姆布（混響） 門Rev（混響） 聲樂 1 （延遲 + 大廳混響） 聲樂 2 （延遲 + 單聲道混響） 聲樂 3 （延遲 + 板混響） |
| EFX2 呼叫 3（混響） 房間 2（混響） 彈簧（混響） 德萊 （延遲） Analog （延遲） P-P Dly（延遲） 聲樂 4 （延遲 + 房間混響） 喬魯斯 1 （立體聲） 喬魯斯 2 （單聲道合唱） 喬 +迪（合唱 + 延遲） | |
錄音機
| 較大并發錄制軌道數： | 22 個軌道（20 個聲道 + 立體聲主機） = 44.1/48/96 kHz 采樣 |
| 較大并發播放軌道數： | 20 曲目 |
| 錄制格式： | 位長度：16/24 位 采樣頻率：44.1/48/96 kHz 單聲道/立體聲，WAV 格式 |
| 錄制介質： | 4 GB 至 32 GB（10 類或更多）SDHC 兼容卡 SDXC 兼容卡 64 GB 至 1 TB（10 類或更多） |
音頻接口
| 通道數： | 輸入：22 個通道 輸出：4 個通道 |
| 位長度： | 24 位 |
| 采樣頻率： | 44.1／48 kHz |
| 接口： | USB 2.0 |
音頻接口操作環境
| WINDOWS: | OS: Windows? 8.1/10/11 (32bit, 64bit) |
| CPU： 英特爾?酷睿 i3 或更高版本 *Atom、賽揚、奔騰系列和 AMD CPU 超出工作保修 | |
| USB：僅支持 USB 3.0 / 2.0 * 內置英特爾芯片組的 USB 主機控制器，不適用于 USB 集線器擴展卡 | |
| MAC: | OS: macOS? 10.14～13 |
| CPU： 英特爾?酷睿 i3 以上 | |
| USB：USB 3.0 / 2.0 * USB 集線器擴展卡不工作 | |
| IPHONE / IPAD: | 操作系統：iOS 9-16，iPadOS 15 *需要單獨的 Apple 閃電-USB 攝像機適配器 |
讀卡器
| 類： | 質量存儲類 |
| USB2.0 High Speed | |
USB HOST
| 類： | USB 2.0 High Speed |
Additional Specs
| 采樣頻率： | 44.1/48/96 kHz |
| 頻率特性： | -1.0 dB：20 Hz 至 20 kHz = 44.1 kHz 采樣 -3.0 dB：20 Hz 至 40 kHz = 96 kHz 采樣 |
| 輸入轉換噪聲： | EIN -128 dB （IHF-A） =+60 dB，150 Ω輸入（測量） |
| 液位計： | 12 段 |
| 顯示屏： | 背光 LCD （128 x 64 點） |
| 電源： | 交流適配器：DC12V/2A （AD-19） |
| 功耗： | 高達 24W |
| 外部尺寸： | 445 mm (W) x 388.4 mm (D) x 82.6 mm (H) |
| 重量（僅限機身）： | 3.71 kg |
20 通道正宗的實時混音器還集成了多軌錄音機和 22 入/出 USB 音頻接口功能。 六個監視器輸出，可發送每個表演者較喜歡的混合平衡，不僅可以輸出到耳機，還可以輸出到地板監視器。
LiveTrak? L-20 還支持大型樂隊，包括打擊樂、號角和合唱。
20 個實時通道
LiveTrak? L-20 還支持混合具有大量玩家的大型樂隊。 單聲道 16 聲道 + 立體聲 2 聲道，共 20 聲道輸入，所有聲道均配備 3 波段 EQ、低切、相位和 2 聲道發送效果。 單聲道采用高檔麥克風前置放大器，可實現 EIN-128 dBu 的超低噪聲底/+60dB 的較大輸入增益，并集成了獨立的壓縮機。 它還具有場景內存功能，可存儲多達 9 個混頻器設置。
22 曲目同時錄制
WAV 格式高達 24 位/96 kHz（*），可同時錄制所有 20 個軌道和主混音 （L/R）。 由于在推子通過之前錄制信號，因此每個軌道的聲音都可以記錄到 SD 卡上，而不受混合操作的影響。 除了進行混音、過度配音、打孔/出場錄制外，您還可以將錄制的數據傳輸?shù)?PC 并使用 DAW 軟件進行更全面的音頻編輯。
* 選擇 96kHz 采樣時，效果、EQ、過配音、主軌道和音頻接口功能不可用。 此外，您不能從“從 A 到 F”輸出單獨的混合平衡。
“通過引入L-20，我能夠從兩個機架中退役，但我從未想過要添加任何東西。 它很簡單，很容易理解，而且你作為工程師的技能也會提高。 ”
JOE WOHLMUTHSOUND ENGINEER: SHAKIRA, JOSH GROBAN, CELINE DION, THIRTY SECONDS TO MARS
6 系統獨立監視器
配備六個監控系統，可根據每位表演者的需求創建并提供您較喜愛的混合平衡。 它具有 PHONES/SPEAKER 開關，可輸出到表演者的耳機或舞臺地板監視器（通常稱為 Corogashi）。
PA 監視器也
LiveTrak L-20 還配備了專為混音操作員準備的耳機輸出，可在主混音和六個子混音之間切換和監控。 輕松檢查每個混合平衡，并在需要時快速調整。
“L-20較好的地方是它具有20個通道，前置放大器，效果和6個子混音系統，具有高音質和多軌錄音的靈活性。雖然緊湊，但像通用刀一樣方便。 我不由自主地?fù)肀Я撕芏啵?”
CARLITOS DEL PUERTOBASSIST- CHICK COREA + STEVE GADD BAND, QUINCY JONES, BRUCE SPRINGSTEEN
USB 音頻
它也可以用作 22 入/出 USB 音頻接口，同時錄制到內置 SD 卡上。 它采用異步傳輸系統，不受計算機抖動的影響，可在所有 20 個通道的輸入和主推子通過后將信號錄制到 DAW，采樣速率高達 48kHz。 您還可以將來自計算機的播放信號分配給立體聲通道，以便根據回溯進行同步播放，或向播放器的耳機發送單擊指南。 它還支持類兼容模式，允許您連接到 iOS 設備 （*）。
*蘋果閃電 - 需要單獨的USB相機適配器。
在 IPAD 上混合
LiveTrak L-20 支持無線控制 （*），免費 iOS 應用程序“L-20 控制” 允許您遠程控制控制臺上的大多數操作，包括推子級別和模式切換、場景、EQ、效果發送/返回和參數。 您還可以在 iOS 設備上管理效果庫和場景庫。 屏幕顯示可以選擇大顯示器輸出 + 迷你傳輸或迷你顯示器輸出 + 擴展傳輸控件。
? 需要藍牙適配器 （BTA-1） 單獨出售。 在視野良好的房間內可進行長達 10 米的通信。
? 支持 iPad 操作系統 13.6 或更高版本的 iPad
