• 采集SD/HD/3G/2K SDI信號+內嵌音頻
• 環出：SD/HD/3G/2K SDI環出+內嵌音頻

規格和特性

接口

輸入接口

• SD/HD/3G/2K SDI x1
• 支持分辨率較高可達2048×1080

環出接口

• SD/HD/3G/2K SDI x1
• 支持分辨率較高可達2048×1080

主機接口

• PCIe Gen2 x1

視頻處理引擎

10位視頻處理

去隔行

剪裁

色彩調節

硬件時間戳

色彩空間轉換

上下變換

長寬比轉換

SG-DMA傳輸模式

信號檢測和支持

自動檢測輸入信號格式

時間碼

可關閉字幕

軟件環境

OS

• Windows, Linux, Mac

驅動和固件

• 通用驅動，可升級固件

配套軟件

• Capture Express

兼容軟件

• 50+

其他

多采集流

低延遲模式

一機多卡

定位孔

連續24hx7工作

高速內存

LED狀態燈

撥碼開關

Windows、Linux和Mac SDK

2年質保

支持的操作系統

• Windows
  • Windows 7/8/8.1/10/11/Server 2008/Server 2008 及以上R2/Server 2012/Server 2016 (x86 & x64) 及以上
• Linux (支持 x86，x64 & ARM 架構)
  • Ubuntu 12.04/14.04/16.04/17.04/17.10/18.04 (x86 & x64) 及以上
  • CentOS 6.5/7 (x86 & x64) 及以上
  • Fedora 25/26/27 (x86 & x64) 及以上
  • Red hat 6.5 (x86 & x64) 及以上
  • 其他內核版本大于等于 2.6.35 的 Linux 系統
• Mac
  • OS X 10.9/10.10/10.11 及以上
  • macOS 10.12 及以上

推薦的操作系統（已測試）

• Windows
  • Windows 7 Ultimate/8.1 Enterprise/10 Enterprise/Server 2008 R2 DataCenter/Server 2012 R2 DataCenter/Server 2016 R2 DataCenter (x86 & x64)
• Linux
  • Ubuntu 12.04/14.04/16.04 (x86 & x64)
  • Ubuntu 17.04/17.10/18.04 (x64)
  • CentOS 6.5/7.2 (x86 & x64)
  • Fedora 25/26 (x64)
  • Red hat 6.5 (x86 & x64)
• Mac
  • OS X 10.9.5/10.10/10.11.2/10.11.3/10.11.4
  • macOS 10.12/10.13.2/10.13.3/10.14.3/10.15

支持的 APIs

• Windows
  • DirectShow
  • DirectKS
  • Wave API/DirectSound/WASAPI
• Linux
  • V4L2
  • ALSA
• macOS
  • AVCaptureSession
  • AudioUnit

支持的軟件

• VLC
• VirtualDub
• OBS
• XSplit
• vMix
• VidBlaster
• Wirecast
• Microsoft Media Encoder
• Adobe Flash Media Encoder
• 任何其它使用 DirectShow、V4L2 或 AVCaptureSession 編程接口的編碼或流媒體軟件

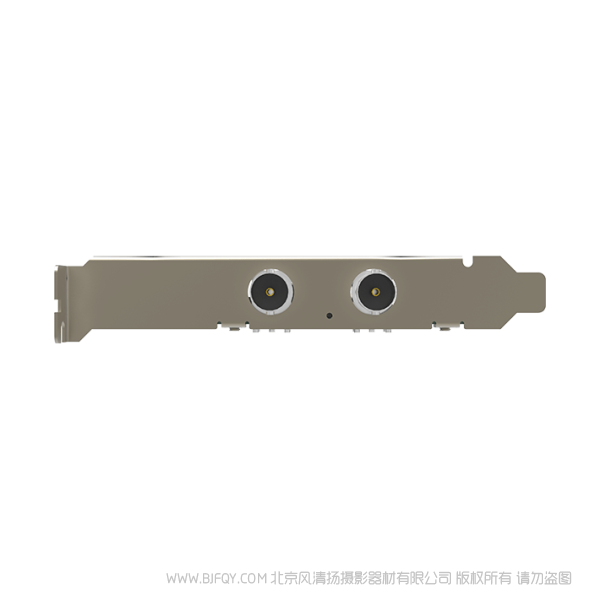

輸入接口

• BNC
  • SD/HD/3G SDI

主機接口

• PCIe Gen2 x1

環出接口

• BNC
  • SD/HD/3G SDI

輸入特性

• 輸入視頻較高支持 2048x1080 分辨率

SDI 信號相關的特性

• 集成電纜均衡器，支持的傳輸距離如下：
  • SD-SDI 信號傳輸距離較長可達 330 米
  • HD-SDI 信號傳輸距離較長可達 190 米
  • 3G-SDI 信號傳輸距離較長可達 150 米
• 支持 SD/HD/3Ga/3Gb/3Gb-DL/3Gb-DS 標準
• 支持 2K (2048x1080）模式
• 支持 RGB 4:4:4，YCbCr 4:4:4，YCbCr 4:2:2 色彩采樣
• 支持 10/12-bit 的色彩深度
• 支持提取 SMPTE 352 有效負荷識別符
• 支持 8 通道的音頻通道，可達 48KHz
• 支持提取音頻形成信息和通道狀態數據
• 對 3Gb-DS 有限的支持: 只能采集第一個流
• 對雙鏈路接口的有限的支持 (僅采集第一個接口)
  • YCbCr 4:2:2 10-bit 1080p 50/59.94/60: 采集為 1080i 50/59.94/60
  • YCbCr 4:4:4 10-bit：采集為4:2:2
  • RGB 4:4:4: R/B子采樣
• 支持隱藏式字幕 (Closed Caption) (通過 SDK 實現)

采集格式

• 采集分辨率較高可支持 2048x2160 像素
• 采集幀率較高可支持 144fps (實際采集幀率可能會受限于 PCIe 帶寬，對于更高的畫面分辨率，即 1280x1024 以上分辨率，實際采集幀率可能會受限于板載視頻處理硬件的像素時脈，即 1920x1080 分辨率可達到的較大的幀率約為 80fps）
• 支持 4:2:0 8-bit 采集格式: NV12、I420、YV12
• 支持 4:2:2 8-bit 采集格式: YUY2、YUYV、UYVY
• 支持 4:4:4 8-bit 采集格式: V308、IYU2、V408、BGR24、BGR32
• 支持 4:4:4 10-bit 采集格式: V410、Y410
• 可通過 Magewell Capture SDK 支持更多的采集格式

視頻處理功能

• 使用兩條視頻處理流水線，每條流水線的處理帶寬可達 180M 像素/s
• 完全達到 10-bit 視頻處理
• 視頻剪裁
• 視頻縮放
• 視頻去隔行
  • 兩場行交錯
  • 兩場混合
  • 僅頂場
  • 僅底場
• 視頻寬高比變換
  • 自動或手動選擇輸入視頻寬高比
  • 自動或手動選擇采集視頻寬高比
  • 三種寬高比變換模式: 忽略 (各向異性)、剪裁、填充 (上下或左右填充黑邊)
• 視頻色彩空間轉換
  • 自動或手動選擇輸入色彩空間和量化范圍
  • 自動或手動選擇采集色彩空間、量化范圍和飽和度范圍
  • 支持 RGB、YCbCr 601、YCbCr 709、YCbCr 2020 色彩空間
  • 支持有限或完整的量化范圍
  • 支持有限、完整和擴充色域的飽和范圍
• 視頻幀率變換
• 視頻 OSD 合成
  • 支持 PNG 格式 OSD 畫面 (較大畫幅為 2048x2160)
  • 通過 SDK 支持動態加載 RGBA OSD 畫面

一機多卡

• 支持同一個系統中安裝多片卡
• 板載撥碼開關，從 0 到 F，提供 16 個編號，用于對卡進行編號
• 當撥碼開關設定 1 時，系統硬件設備樹中將顯示：“01：Pro Capture SDI”，以此類推
• 在用戶軟件中顯示的視頻音頻設備也將包含卡的編號

多路采集流

• 對于任一路輸入信號可輸出任意路采集流
• 可以對每一路采集流單獨設置剪裁、寬高比、色彩空間、分辨率、幀率、去隔行方式、色彩調節、OSD 等屬性。

支持超低延遲

• 64 行視頻延遲
• 通過 SDK 實現部分完成通知模式

時間戳和 A/V 同步

• 基于硬件實現的 100ns 高分辨率時鐘
• 音頻幀 (192 個音頻采樣) 和視頻幀都被硬件時鐘標記到達采集卡的時間戳
• 硬件時鐘可跨卡同步 (通過 SDK 實現)

視頻采集 SG-DMA

• 在 PCIe 2.x 的系統中每路 DMA 帶寬可達約 400MB/s
• 在 PCIe 1.x 的系統中每路 DMA 帶寬可達約 200MB/s
• 支持自動檢測 Intel GPU 塊狀圖像表面
• 支持 AMD GPU 的 DirectGMA
• 支持 Nvidia GPU 的 GPUDirect

SDK

• Magewell Capture SDK 為開發者提供了快速的整合采集卡擴展特性的途徑，并提供了較大的靈活性和較高的性能

Windows 驅動程序自定義修改

• 所有的選項都可以通過注冊表進行三級的管理：所有設備，特定型號和特定設備
• 視頻、音頻、十字交叉過濾器名稱可通過注冊表定制

固件升級

• 在同一系統中的多片卡可以同時升級
• 當采集卡未被占用時無需關閉電源即可完成卡的升級
• 安全升級，升級過程中出現斷電、系統崩潰等異常情況后固件會自動恢復至出廠版本（僅適用于 1.21 及更高版本的固件）

LED 指示燈

• LED 燈的狀態顯示了每一路的工作狀態:
  • 呼吸：空閑
  • 常亮：輸入信號已鎖定
  • 滅：無輸入信號
  • 閃爍：內存錯誤或 FPGA 配置錯誤

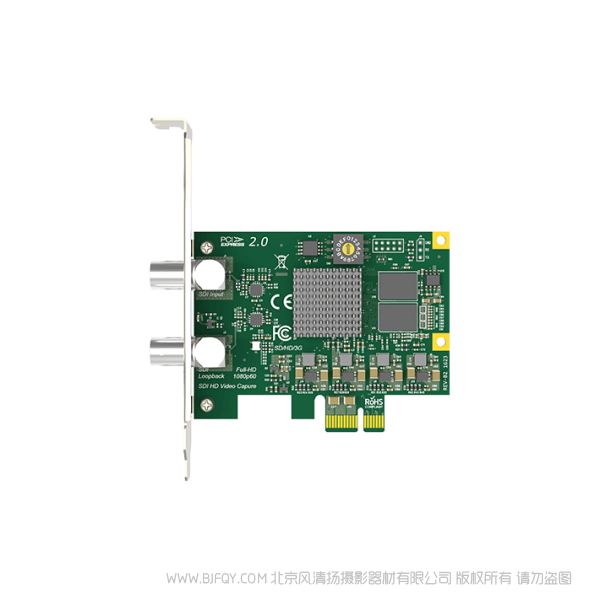

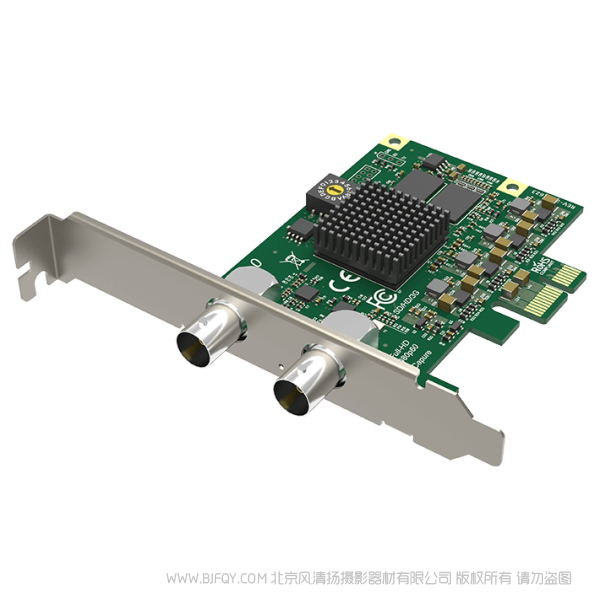

尺寸

• 半高 PCIe x1 擴展卡
• 87.68mm x 68.88mm (不含 PCIe 擋板)

配件

• 半高 PCIe 擋板

功耗

• 12V 電源的較大電流: ~ 0.32 A
• 3.3V 電源的較大電流: ~ 0.17 A
• 較大功耗: ~ 4.45 W

工作環境

• 操作溫度：0 到 40 攝氏度
• 保存溫度：–20 到 70 攝氏度
• 相對濕度：5% 到 90% (非冷凝狀態)
