Ultimatte 12 4K是一款先進的實時合成處理器，可對現場視頻進行摳像獲得新一代廣播圖文和虛擬布景等精彩效果。Ultimatte 12 4K采用全新的算法和色彩科學，具備精細的邊緣處理技術和色彩分離機制、優良的色彩保真度，以及更高品質的溢出抑制。它采用高性能12G-SDI設計，擁有子像素處理級別，輕松應對Ultra HD和HD制作，展現驚人畫質。

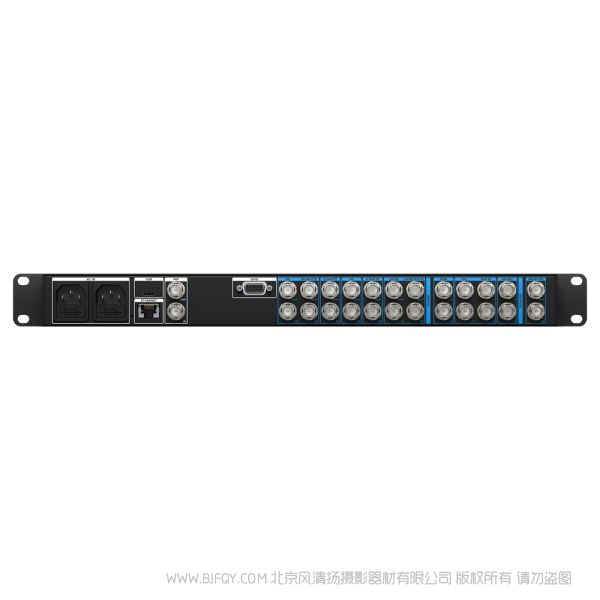

接口

SDI視頻輸入

8

SDI視頻輸出

9

SDI視頻環通輸出

7

時鐘恢復SD、HD、Ultra HD用于所對應的輸入。

SDI速率

270Mb、1.5G、3G、6G、12G

視頻輸入再同步

所有輸入均配備。

同步接口

1 x BNC輸入，1 x BNC輸出。

三電平或黑場

GPIO

DE15

以太網

高達10Gb/s，用于設備控制和加載靜幀到媒體池。

計算機接口

1 x USB-C 3.0，用于設備配置和軟件更新。

格式

SD視頻格式

525i59.94 NTSC、625i50 PAL


HD視頻格式

720p50、720p59.94、720p60
1080i50、1080i59.94、1080i60
1080p23.98、1080p24、1080p25、1080p29.97、1080p30、1080p50,1080p59.94、1080p60
1080PsF23.98、1080PsF24、1080PsF25、1080PsF29.97、1080PsF30


Ultra HD視頻格式

2160p23.98、2160p24、2160p25、2160p29.97、2160p30、2160p50、2160p59.94、2160p60


SDI規范

SMPTE 259M、SMPTE 292M、SMPTE 296M、SMPTE 424M、SMPTE 425M A級和B級、SMPTE 2081-1、SMPTE 2081-10、SMPTE 2082-1和SMPTE 2082-10。

視頻采樣

4:2:2

色彩精度

10bit

色彩空間

REC 601、REC 709、REC 2020。

多速率支持

自動檢測SD、HD、6G-SDI和12G-SDI。

合成信號源

前景

1 x 12G-SDI輸入，帶環通輸出

背景

1 x 12G-SDI輸入，帶環通輸出

來自媒體池的靜幀

背景遮罩

1 x 12G-SDI輸入，帶環通輸出

內部窗口

來自媒體池的靜幀

垃圾遮罩

1 x 12G-SDI輸入，帶環通輸出

內部窗口

來自媒體池的靜幀

保持遮罩

1 x 12G-SDI輸入，帶環通輸出

內部窗口

來自媒體池的靜幀

圖層

1 x 12G-SDI輸入，帶環通輸出

來自媒體池的靜幀

圖層遮罩

1 x 12G-SDI輸入，帶環通輸出

內部窗口

來自媒體池的靜幀

合成輸出

填充

2 x 12G-SDI

遮罩

2 x 12G-SDI

節目

2 x 12G-SDI

播報員

2 x 12G-SDI

監看

監看輸入

1 x 12G-SDI

用于監看堆疊

監看輸出

1 x 12G-SDI

用于監看節目、前景輸入、背景輸入、混合遮罩、內部遮罩、填充輸出、圖層輸入、背景遮罩輸入、垃圾遮罩輸入、保持遮罩輸入、圖層遮罩輸入、調整后的圖層遮罩、調整后的保持遮罩、調整后的垃圾遮罩、調整后的背景遮罩、屏幕校正。

媒體池

背景靜幀圖像格式

TGA、TIFF、BMP、PNG、JPG。

帶有Alpha通道的背景靜幀圖像格式

TGA、TIFF、BMP。

圖層圖像靜幀圖像格式

TGA、TIFF、BMP、PNG、JPG。

帶有Alpha通道的圖層靜幀圖像格式

TGA、TIFF、BMP。

垃圾遮罩靜幀圖像格式

TIFF、BMP、PNG、JPG。

保持遮罩靜幀圖像格式

TIFF、BMP、PNG、JPG。

媒體池存儲

6GB非易失性內部存儲

顯示

內置2.2英寸彩色顯示屏，可顯示設備名稱、視頻預覽、視頻格式、音頻表、狀態和菜單。

控制

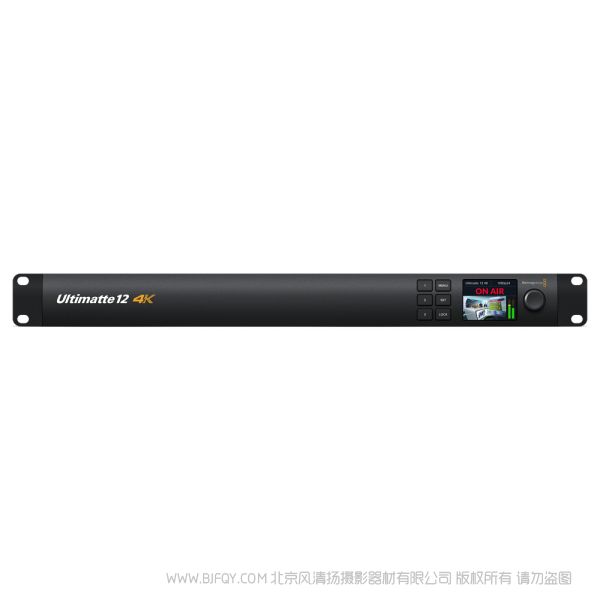

前面板

2.2英寸彩色顯示屏、3個預設按鈕、
3個菜單按鈕和旋鈕。

控制接口

通過網絡連接或以太網直連計算機后，
運行Ultimatte Software Control或Ultimatte Smart Remote 4進行控制。

軟件控制

Ultimatte Software Control

Mac?或Windows?計算機均支持。

硬件控制面板

Ultimatte Smart Remote 4

自定義控制

以太網協議和GPIO引腳分配包含在  Ultimatte操作手冊。

軟件

軟件更新

通過USB-C或以太網連接至Mac?或Windows?計算機。

配置

Ultimatte IP地址可通過前面板或通過USB連接Ultimatte Setup實用程序進行設置。

電源要求

電源供應

2 x 內部電源，100-240V AC，50/60Hz

功耗

54W

配件

選購配件

Ultimatte Smart Remote 4

物理安裝

1RU高

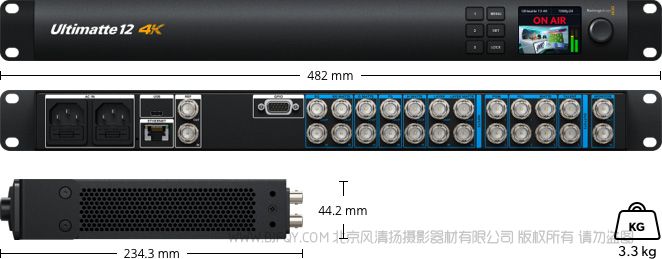

物理規格

環境規格

操作溫度

0°到40°C（32°到104°F）

存儲溫度

-20°到60°C（-4°到140°F）

相對濕度

0到90%不結露

裝箱配置

Ultimatte 12 4K

歡迎卡內含QR碼，可用于軟件下載。

保修

12個月有限制造商保修。
