P3RA是一款無線立體聲腰包式接收機，與PSM300個人監聽系統配合使用。

憑借細膩的24位數字音頻處理能力和可靠的無線性能，P3RA腰包式接收機可為舞臺的每個角落帶來專業級個人監聽體驗。音頻參考壓縮擴展技術可確保實現較清晰的音質、超低的噪聲和零雜音。利用掃描功能，從較寬的調諧帶寬中自動選擇較清晰的頻率，輕松查找可用的無線通道。調節音量，利用MixMode混合技術或立體聲模式，從兩個音頻通道制作出個性化的混音效果。通過高對比度的LCD菜單，可使用EQ功能進一步實現個性化音質，另外提供音量限幅器功能。P3RA采用緊湊而耐用的鋁質機身設計，既可保障長時間的使用壽命，也可方便夾到皮帶上或吉他背帶上。兩節標準AA電池較多可持續使用6小時?？蛇x的SB900充電電池（另售）能延長運行時間，輕松實現在放置在接收機內進行電池單元充電。

重要安全事項!

1. 必須閱讀這些注意事項。
2. 必須保留這些注意事項。
3. 必須注意所有警告內容。
4. 必須遵循所有注意事項。
5. 不要在靠近水的地方使用本設備。
6. 只能用干布擦拭設備。
7. 不要堵塞任何通風口。留出足夠的距離，確保充分通風，并安裝在符合制造商要求的位置。
8. 不要將本設備安裝在任何熱源（如明火、散熱器、調溫器、火爐或包括功率放大器在可的其它可能產生熱量的裝置附近。不要將任何明火火源放置在產品上。
9. 不要破壞帶極性或接地類型插頭的安全功能。極性插頭帶有兩個插片，其中一個比另一個寬。接地類型插頭帶有兩個插片和第三個接地插腳。較寬的插片或第三個插腳是為安全目的設置的。如果提供的插頭無法插入您的插座，請向電工咨詢?nèi)绾胃鼡Q合適的插座。
10. 保護電源線防止被腳踩踏或被夾緊，尤其是在插頭、方便插座和機身電源線的引出處。
11. 只能使用制造商指定的連接部件/附件。
12. 只能使用制造商指定的或隨設備售出的手推車、支座、三角架、托架或支撐臺。如果使用手推車，在移動裝有設備的手推車時應注意安全，避免設備翻落。

1. 在雷電天氣或長時間不使用情況下，應拔下設備插頭。
2. 所有維修均應由合格的維修人員執行。如果設備因下列情況損壞，應進行維修：電源線或插頭損壞、液體潑濺到設備上或異物進入設備，設備暴露在雨水或潮濕環境中而無法正常工作，或摔落到地上。
3. 不要將本設備暴露在可能滴水和濺水的地方。不要將裝有液體的容器（如花瓶等）放在本設備頂部。
4. 電源插頭或電器轉接頭應保持在隨時可用的狀態。
5. 本裝置的空氣噪聲不超過 70dB (A)。
6. 應將符合 I 類標準的設備連接到帶有接地保護裝置的主電源插座。
7. 為降低起火或電擊危險，不要將本設備暴露在雨中或潮濕環境下。
8. 不要嘗試改裝本產品。這樣做會導致人身傷害和/或產品故障。
9. 應在技術規格指定的溫度范圍內操作此產品。

低功率電波輻射性電機管理辦法

第十二條

經型式認證合格之低功率射頻電機，非經許可，公司、商號或使用者均不得擅自變更頻率、加大功率或變更原設計之特性及功能。 第十四條

低功率射頻電機之使用不得影響飛航安全及干擾合法通信；經發現有干擾現象時，應立即停用，並改善至無干擾時方得繼續使用。前項合法通信，指依電信法規定作業之無線電通信。低功率射頻電機須忍受合法通信或工業、科學及醫療用電波輻射性電機設備之干擾。

警告

• 電池組可能爆炸或釋放有毒物質。存在火災或燒傷風險。不要拆開、擠壓、修改、拆卸，或者加熱到 140°F (60°C) 以上或焚燒。
• 遵循制造廠商的說明
• 只能使用 Shure 充電座為 Shure 可充電電池充電
• 警告：換用不正確的電池可能出現爆炸危險。只能更換相同或型號相當?shù)碾姵亍?/li>
• 禁止將電池放入口中。如果吞入，請與外科醫生或當?shù)氐亩疚锟刂浦行穆?lián)系
• 不要將電池短接，否則可能會導致燒傷或起火
• 請勿使用 Shure 充電電池以外的電池組，也不要為此類電池充電
• 應正確處置電池。聯系當?shù)毓?yīng)商以正確處理用過的電池組。
• 不應將電池（已安裝的電池組或電池）暴露在陽光、火源或其他類似的高溫環境下
• 請勿將電池浸入水、飲料或其他液體中。
• 請勿以相反極性安裝或插入電池。
• 避免兒童接觸。
• 請勿使用異常電池。
• 運輸時請妥善包裝電池。

警告：換用不正確的電池可能出現爆炸危險。只能使用兩節 AA 電池供電。

安全事項

根據危險程度和損壞嚴重性的不同，使用“警告”和“小心”文字對未正確使用可能導致的后果做出標識。

	警告：如果沒有遵循這些警告事項，在操作不正確的情況下可能會導致嚴重的人身傷亡事故。
	小心：如果沒有遵循這些警告事項，在操作不正確的情況下可能會導致常見的人身傷害或財產損失。

小心

• 不要拆開或改裝設備，這樣做可能會導致故障。
• 不要用力過大，不要拉扯線纜，否則會損壞線纜。
• 應讓產品保持干燥，并避免暴露在極高的溫度和濕度環境下。

警告

• 如果有水或其他異物進入設備內部，可能會導致起火或觸電事故。
• 不要嘗試改裝本產品。這樣做會導致人身傷害和/或產品故障。

本設備可產生高于 85 dB SPL 的音量。 請根據您所在國家的勞動保護要求，檢查允許的較大連續噪聲暴露級別。

警告

在過大音量下收聽音頻信號可能會導致永久性失聰。應盡可能使用較低音量。長時間暴露在過高音量級別下可能會導致噪聲性永久失聰(NIHL)。如果要長時間暴露在高聲壓級別下，為避免喪失聽力，請遵循美國職業安全健康局 (OSHA) 制訂的指導原則。

本產品僅供專業人士使用。該產品只能通過專業銷售渠道進行銷售。

澳大利亞無線警告

此設備在 ACMA 級許可下運行且必須符合所有該許可的所有條件，包括運行頻率。在 2014 年 12 月 31 日之前，如果此設備運行在 520-820 MHz 頻帶，則它將符合條件。警告：在 2014 年 12 月 31 日之后，為了符合條件，此設備不得運行在 694-820 MHz 頻帶。

簡要說明

Shure P3RA 腰包接收機與 Shure P3T 發射機配合使用，為 PSM300? 立體聲個人監聽系統的一部分。高級用戶菜單配備 LCD 顯示屏，在標準 PSM300 腰包接收機上實現增強功能，同時全金屬外殼經久耐用。與 Shure SB900B 充電電池兼容，延長電池使用壽命；經濟環保且可減少浪費。

有關配合 PSM300 系統使用 P3RA 的更多信息，請參閱 PSM300 用戶指南（發射機已隨附并可在 shure.com 查看）。

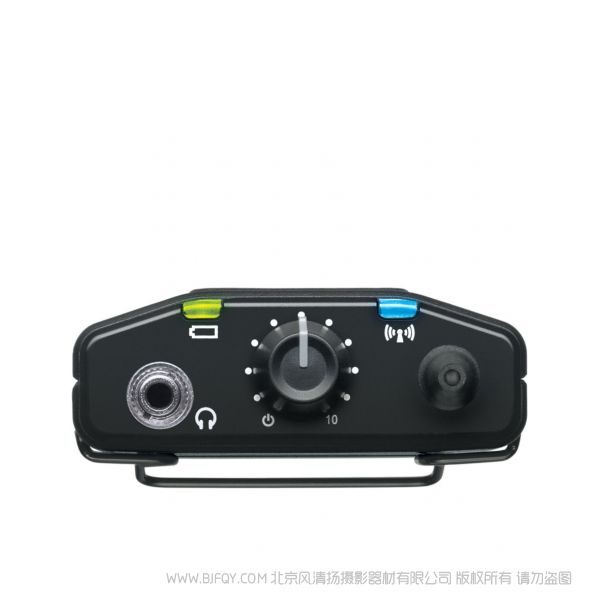

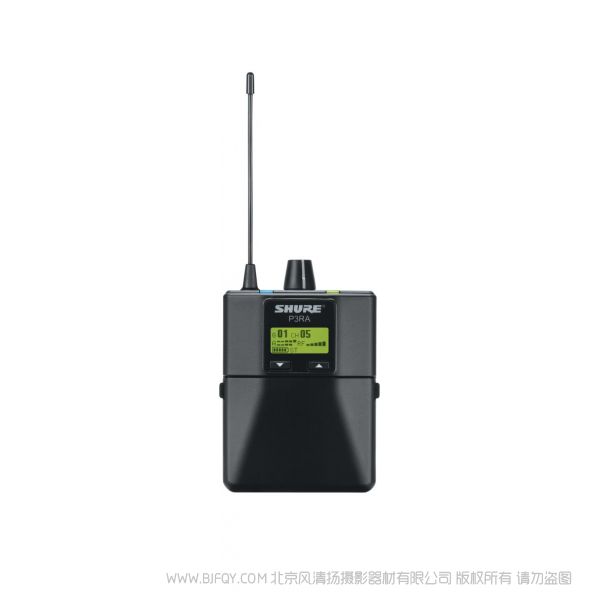

P3RA 腰包接收機

① 天線

接收來自 P3T 發射機的信號

② 射頻指示燈

當腰包接收機正在接收來自發射機的信號時亮起

③ 音量旋鈕/電源開關

打開/關閉電源和調節耳機音量

④ 電池 LED

指示電池狀態

注意：請參見電池使用周期表，了解具體的運行時間值

⑤ 耳機輸出

使用帶有 3.5 毫米（1/8 英寸）插頭的耳機

⑥ 顯示屏

顯示設置和菜單導航

⑦ 導航按鈕 (▲▼)

用于在菜單項之間滾動及調節設置

⑧ 退出按鈕

按下可退回至上一個屏幕

⑨ Enter 按鈕

按下可進入菜單屏幕或確認設置

⑩ IR 同步窗口

用于在腰包接收機和發射機之間發送群組和頻道設置

? 掃描按鈕

按下此按鈕可執行射頻掃描

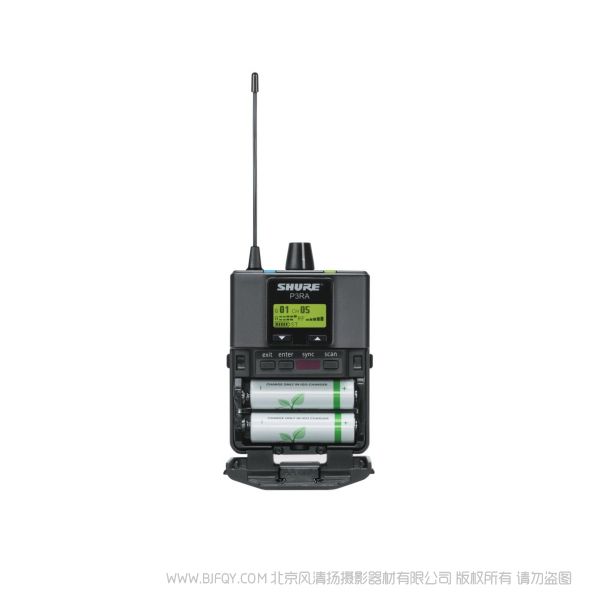

? 電池艙

使用 Shure SB900B 充電電池或兩節五號電池

? 可拆卸式 AA 適配器

卸下可使用 Shure SB900B 充電電池

注意：要卸下它，請打開艙門并將適配器滑出。要重新安裝，應將適配器壓下鎖定到位，在嵌入到位時會發出咔噠聲。

音頻設置

工具

射頻設置值

RADIO 菜單包含可選擇的 GROUP 和 CHANNEL 設置，用于手動將接收機和發射機同步。

頻率和波段顯示在群組和頻道設置下面，以供參考。

混音模式和立體聲監控

腰包可在以下聆聽模式下運行：

立體聲（默認）

要在立體聲模式下運行，請進入菜單并選擇 AUDIO > MODE > STEREO 。

在立體聲模式下，頻道 1 中的音頻可通過左側耳機聽到，而頻道 2 中的音頻可通過右側耳機聽到。在立體聲模式下聆聽可提高清晰度及每個頻道來源之間的分隔。

調節平衡

要調節左/右平衡，請選擇 AUDIO > BAL?ST。使用 ▲▼ 按鈕更改設置。

混音模式

要在混音模式下運行，請進入菜單并選擇 AUDIO > MODE > MIXMODE。

在混音模式下，兩個監聽混音（例如，樂器混音和人聲混音）之間的合成可以調節。信號為單聲道，意味著每個混音通過左側和右側耳機均可聽到。

調節混音合成

要調節頻道 1 和頻道 2 之間的合成，請進入菜單并選擇 AUDIO > BAL?MX。使用箭頭按鈕 (▲▼) 來作出調整。

在此情景中，頻道 1（左側）為樂器混音，頻道 2（右側）為人聲混音：

要聽到頻道一的更多內容（樂器），請將平衡朝左側移動。

要聽到頻道二的更多內容（人聲），請將平衡朝右側移動。

在主屏幕調整平衡和混音

如需快速對立體聲平衡和混音模式合成作出調整，請?jiān)谥髌聊恢惺褂眉^按鈕 (▲▼)。如有必要，使用鎖定功能以防止任何意外調整。

Shure SB900B 充電電池

Shure SB900B 鋰離子電池提供可充電選件，為腰包發射機供電。電池在一小時內快速充電至 50% 容量，在三小時內完全充滿電。

可提供單電池充電器和多單元充電器為 Shure 電池充電。

小心：Shure 電池充電器只能用于為舒爾可充電電池充電。

單艙充電器

SBC-100 單電池充電器提供緊湊充電解決方案。

1. 將充電器插入交流電源或 USB 端口。
2. 將電池插入充電艙。
3. 注意觀察電池狀態 LED 指示燈，直到充電完成。

充電狀態 LED 指示燈

多艙充電器

Shure 提供多種型號的多艙位充電器：

• SBC200 兩艙位充電器
• SBC210 兩艙位充電器
• SBC220 兩艙位網絡充電器
• SBC800 八艙位充電器

SBC200 和 SBC220 充電器可為裝在腰包發射機中的一節或多節電池充電。

1. 將充電器插入交流電源。
2. 將電池或腰包發射機插入充電艙。
3. 注意觀察電池狀態 LED 指示燈，直到充電完成。

充電狀態 LED 指示燈

Shure 充電電池保養和存儲的重要提示

只有正確保養和存儲 Shure 電池才能確?？煽康男阅芎洼^長的使用壽命。

• 始終將電池和腰包儲存在室溫下
• 長期存儲時，電池的充電量較好為大約 40%
• 在存儲期間，每隔 6 個月檢查電池，根據需要將電池的電量充到 40%

電池壽命

電池指示燈	三色電池指示燈	大約的剩余小時數 (h:mm)
		堿性電池	Shure SB900B 充電電池
	綠色	5:30 至 4:25	6:35 至 5:15
	綠色	4:25 至 3:20	5:15 至 3:55
	綠色	3:20 至 2:10	3:55 至 2:40
	綠色	2:10 至 1:05	2:40 至 1:20
	琥珀色	1:05 至 0:30	1:20 至 0:35
	紅色	< 0:30	< 0:35
合計電池使用時間		5:30	6:35

注意：使用 Energizer? 品牌五號堿性電池，在下列條件下的電池使用周期：

• 接收機音頻設置為 EQ = 關閉，V?LIMIT = 關閉
• 腰包接收機的音頻輸出：在 100 dB SPL 時使用 SE112 耳機（阻抗為 20 Ω）在耳朵中產生的粉紅噪聲

節能模式：未插入耳機達 5 分鐘時，接收機進入節能模式，以延長電池使用周期。在此模式中，LED 緩慢開啟/關閉，并繼續顯示表示剩余電池壽命的顏色。

規格

音頻響應

38 Hz–15 kHz

工作范圍

取決于環境

90 m（300 英尺）

有源射頻靈敏度

在 20 dB SINAD 下

2.2  μV

有效射頻增益控制

20 dB

鏡頻抑制

>90 dB

臨近頻道干擾抑制

>60 dB

互調衰減

>50 dB

阻滯

>60 dB

音頻輸出功率

1kHz @ <1% 失真，峰值功率，@32Ω

80 mW（驅動兩個通道）

輸出阻抗

<2.5 Ω

較小負載阻抗

4 Ω

耳機輸出

3.5 毫米（1/8 英寸）

立體聲

低架均衡

2 dB

步進大小

可選擇：在 100 Hz 條件下，-6 至 +6 dB

高架均衡

2 dB

步進大小

可選擇：在 10 kHz 條件下，-6 至 +6 dB

音量限制器

3 dB

步進大小

可選擇：-3 至 -21  dB

凈重

196 g(6.6 oz.)（帶電池）

尺寸

99 x 66 x 23 mm

高 x 寬 x 厚

電池壽命

持續使用

工作溫度

-18°C 至 +63°C

選配附件和替換部件

認證
