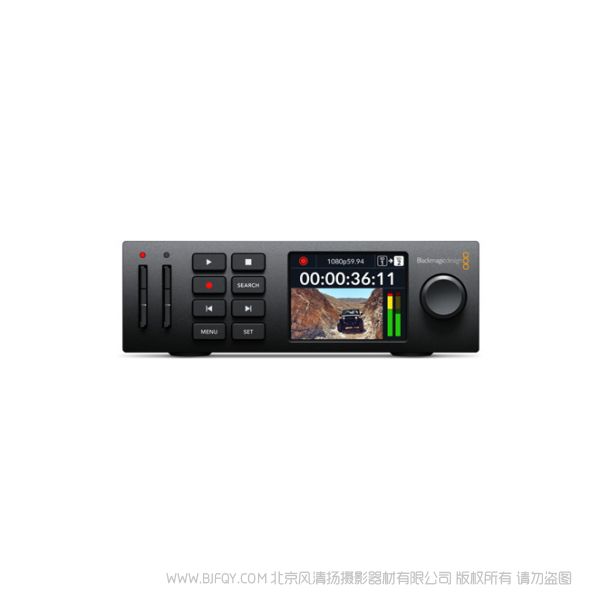

HyperDeck Studio HD Mini秉承Teranex Mini的外形設計，是HyperDeck Studio系列中較為緊湊的型號。模塊化的設計意味著您可以使用Teranex Mini Rack Shelf，在一個機架單位中安裝三臺HyperDeck Studio HD Mini，或者與切換臺、轉換器或推流處理器等其他產品相結合。它雖然機型小巧，但功能強大，包括3G-SDI輸入輸出、HDMI輸出、雙SD卡存儲介質插槽、內置同步和時間碼生成器、前面板控制和AC及DC電源輸入。由于HyperDeck Studio HD Mini可被識別為網絡攝像頭信號，因此您可以通過USB將它連接到計算機，使用任何視頻軟件！

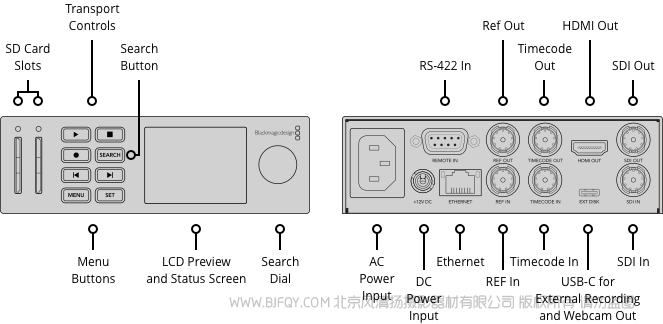

接口

SDI視頻輸入

1

SDI視頻輸出

1

SDI速率

270Mb、1.5G、3G

HDMI視頻輸出

1

屏幕

2.2英寸LCD

時間碼接口

1 x BNC輸入，1 x BNC輸出。

同步接口

1 x BNC輸入，1 x BNC輸出。三電平或黑場

SDI音頻輸入

16通道內嵌音頻。

SDI音頻輸出

16通道內嵌音頻。

HDMI音頻輸出

8通道內嵌音頻。

遠程控制

1 x RS-422輸入。

錄機配置

通過用戶界面或Blackmagic HyperDeck Ethernet Protocol協議。

以太網

1Gb/s

計算機接口

1 x USB-C 3.0（較高5Gb/s），可用于外接硬盤記錄、網絡攝像頭輸出、軟件控制、軟件配置和更新。

格式

SD視頻格式

525i59.94 NTSC、625i50 PAL

HD視頻格式

720p50、720p59.94、720p60
1080i50、1080i59.94、1080i60
1080p23.98、1080p24、1080p25、1080p29.97、1080p30、1080p50、1080p59.94、1080p60
1080PsF23.98、1080PsF24、1080PsF25、1080PsF29.97、1080PsF30


2K DCI視頻格式

2Kp23.98 DCI、2Kp24 DCI、2Kp25 DCI、2Kp29.97 DCI、2Kp30 DCI


SDI規范

SMPTE 259M、SMPTE 292M、SMPTE 296M、SMPTE 372M、SMPTE 424M、SMPTE 425M A級和B級、SMPTE 2084和SMPTE 2108-1。

SDI元數據支持

HD RP188和CEA-708隱藏式字幕。
SDI上支持HDR元數據。

支持的HDMI視頻格式

525i59.94 NTSC、625i50 PAL,
720p50、720p59.94、720p60,
1080i50、1080i59.94、1080i60,
1080p23.98、1080p24、1080p25、1080p29.97、1080p30、1080p50、1080p59.94、1080p60,
2Kp23.98 DCI、2Kp24 DCI、2Kp25 DCI、2Kp29.97 DCI、2Kp30 DCI


音頻采樣

電視標準采樣率48Khz，24bit。

視頻采樣

4:2:2 YUV

色彩精度

10bit

色彩空間

REC 601、REC 709、REC 2020。

HDR支持

混合對數伽馬、ST2084 300、ST2084 500、ST2084 800、ST2084 1000、ST2084 2000、ST2084 4000、ST2084

多速率支持

自動檢測SD和HD

存儲介質

存儲介質

2 x SD卡插槽
1 x USB-C 3.0擴展端口
用于外部記錄SD、HD和2K DCI。

點擊此處查看兼容存儲介質列表。

存儲介質類型

UHS-I和UHS-II SD卡。

存儲介質格式化

可將存儲介質格式化為ExFAT（Windows/Mac）或HFS+（Mac）文件系統。

支持的編解碼

ProRes HQ QuickTime、ProRes 422 QuickTime、ProRes LT QuickTime、ProRes Proxy QuickTime適用于上至1080p60所有格式。DNxHD 220x、DNxHD 220x MXF、DNxHD 145、DNxHD 145 MXF、DNxHD 45、DNxHD 45 MXF針對720p和1080p HD格式，較高60fps。 H.264 高 4:2:0 8bit、H.264 中 4:2:0 8bit、H.264 低 4:2:0 8bit支持上至1080p60的所有格式。

控制

內置控制面板

8個播放和設備控制按鈕，搭載搜索旋鈕和2.2英寸彩色顯示器。

外部控制

RS-422錄機控制、SDI開始/停止、時間碼運行，內含Blackmagic HyperDeck以太網協議。支持遠程FTP文件上傳

軟件

自帶軟件

Blackmagic OS
Blackmagic HyperDeck Setup
內部軟件升級在系統啟動時加載或使用USB端口通過Blackmagic HyperDeck Setup加載。

操作系統

Mac 10.15 Catalina、
Mac 11.1 Big Sur或更高版本。

Windows 10的64位操作系統。

顯示器

自帶2.2英寸LCD屏幕，可用于視頻、音頻和時間碼監看以及菜單設置。

LED指示燈位于SD存儲介質插槽上方。

電源要求

電源供應

1 x 內部電源，100 - 240 AC，50/60Hz。

1 x 帶鎖5.5mm Barrel 12V DC輸入，用于外部供電或者使用電池。

功耗

較高50W。

配件

選購配件

HyperDeck Extreme Control

Teranex Mini Rack Shelf

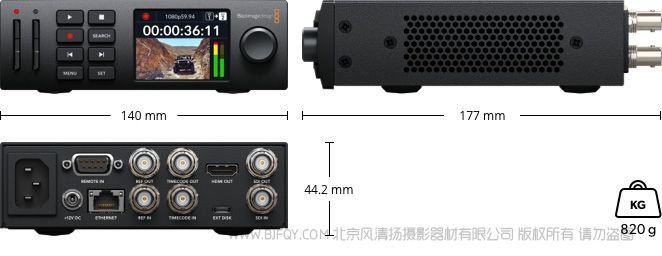

物理安裝

寬1/3RU，高1RU。

物理規格

環境規格

操作溫度

0°到40° C（32°到104° F）

存儲溫度

-20°到60° C（-4°到140° F）

相對濕度

0%到90%不結露

裝箱配置

HyperDeck Studio HD Mini

保修

12個月有限制造商保修。
