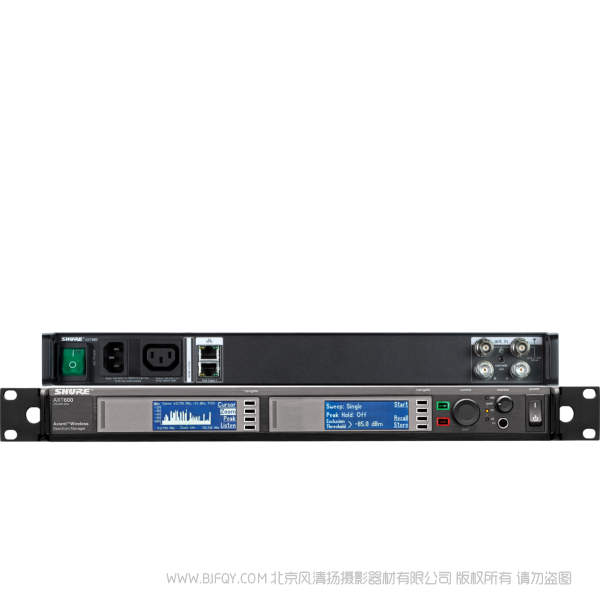

AXT600 Axient 頻譜管理器定義了RF管理工具的新標準，可在單個機架單元中提供寬帶UHF頻譜掃描，頻譜分析和兼容的頻率協調。

Axient 頻譜管理器是一款功能強大的工具，它能夠為無線組件計算、分析并分配兼容頻率。 頻譜管理器掃描射頻環境，并使用獲得的數據為在網絡中發現的所有無線頻道計算兼容頻率。 可以從“兼容頻率列表”中對已連網的無線系統進行規劃，并且可以連續不斷的監控備用頻率，并根據信號質量對頻率進行排序。 在使用過程中，頻譜管理器可以在發生干擾時將清晰的頻率分配給接收機。 內置的頻譜工具能夠提供對射頻活動的可視化監察和音頻信號監聽。

•

• 寬帶掃描
  • 在一分鐘內掃描整個 UHF 頻譜 (470-952) 兆赫。
  • 掃描數據直接與 Axient 接收機參數和性能相匹配；并儲存掃描結果供日后分析使用。
• 板載頻率計算器對所有聯網的舒爾無線設備生成兼容頻率。
• 頻率列表可從無線工作臺 6 輸出到頻譜管理器中。
• 聯網的硬件規劃簡化并精簡了多通道 Axient 和 UHF-R 系統的設置。
• 先進的用戶控制
  • 可調節閾值排除了超出已選噪音電平的頻率。
  • 可以快速簡單地輸入要規避的已知電視頻道和頻率范圍。
  • 可查看和可編輯的頻率列表。
  • 分析修改后的頻率列表，以驗證兼容性。

分析

• 備用頻率監控，實時地持續評估備用頻率。
• 備用頻率排序，可評估備用頻率的質量，并確定哪些較適合使用。
• 備用頻率排序，可評估備用頻率的質量，
• 按需分配頻率服務器在需要變更時提供清晰、兼容的頻率。

可視化

• 頻譜顯示提供在前面板顯示有光標、縮放和峰值查找功能的頻譜圖。
• 備用頻譜顯示確定可供 Axient 頻道使用的備用頻率數量
• “監聽”功能解調 FM 信號，進行耳機監聽，并實時顯示信號強度。

連接性

• 可級聯5部接收機使用來自1個信號源的射頻信號。
• 2個以太網端口可方便地連接計算機和 ShowLink 接入點。
• IEC 輸入/輸出電源端口可以串聯交流電源。

單個機架單元提供寬帶 UHF 頻譜掃描和分析，以及兼容的頻率協調。
在大約一分鐘內掃描并分析全球 UHF 頻譜(470–952 MHz)
與 Axient Digital數字無線系統和其他舒爾網絡無線系統兼容
持續實時監控、評估和顯示備用頻率
尺寸(高X寬X深)44mmx483mmx366mm

產地：墨西哥

規格

射頻調諧頻率的范圍

470–865, 925–952 MHz

射頻調節步進大小

25, 200, 1000 千赫茲

背景噪聲

頻帶寬度分辨率

鏡頻抑制

>110 dB, 典型

亂真信號響應

<-100 dBm, 典型

較終靜音

>90 dB, A-加權

外觀尺寸

44 毫米 x 483 毫米 x 366 毫米 (1.7 英寸 x 19.0 英寸 x 14.4 英寸) 高度 x 寬度 x 深度

重量

5.5 公斤 (12.0 磅)

外殼

鋼質；擠壓鋁形材

電源要求

100 到 240 伏交流, 50–60 赫茲

電流漏極

參考電壓 120 伏交流

0.8 A RMS

工作溫度范圍

-18°C (0°F) 到 63°C (145°F)

存儲溫度范圍

-29°C (-20°F) 到 74°C (165°F)

掃描時間

Spectrum Manager 可以使用 8 個并行分組掃描模塊在 64 秒內掃描整個射頻調諧頻率范圍。在并行分組掃描模塊工作狀態下，在指定范圍內每 60 MHz 帶寬的掃描時間可以更短。

只能用于 WWB6 控制

RF 輸入

接頭類型

BNC

配置

非平衡, 有源

阻抗

50 Ω

較大輸入電平

-20 dBm

偏置電壓

12 伏（直流）, 150 mA (300 mA 較大值)

級聯輸出

接頭類型

BNC

配置

非平衡, 有源

阻抗

50 Ω

插入損耗

<5 dB

監控音頻輸出

音頻響應

40–18 千赫茲, ±3 dB

配置

非平衡單聲道, 1/4 英寸輸出 (可驅動立體聲耳機)

阻抗

50 Ω

較大信號電平

45 千赫較大偏移

1 W @ 63 Ω

插針分配

聯網

以太網供電 (PoE)

50 伏（直流）, 類別 1

網絡接口

雙端口以太網 10/100  Mbps

網絡尋址功能

DHCP 或手動指定 IP 地址

附件

提供的附件

*帶有可用于前端固定天線的集成接插件。
