舒爾ULXD4為半機架式、可聯網無線接收機，與ULX-D?無線數字系統結合使用。憑借其廣泛的專業特點，包括24位/48KHz音頻質量、高效而智能化的射頻性能，以及AES256位加密技術，ULX-D無線系統為專業擴聲應用提供毫不妥協的音質。

舒爾ULXD4為半機架式無線接收機，與ULX-D?無線數字系統結合使用。ULXD4提供極其高效的射頻性能，行業領先的頻率資源利用率,在擁擠的射頻環境中可大幅度提升發射機兼容的數量。具有平坦的頻率響應特性，能夠捕捉清晰的聲音細節，清晰的24位數字音頻可做到精確的原音重現。通過智能掃描和紅外同步功能，以極其迅速有效的方式選擇較佳的頻率并同步到發射機上。在有隱私要求的應用場合，AES256位加密技術提供了政府認可的安全性。以太網連接允許通過無線工作臺軟件進行管理，并對接收機的設置進行計算機控制。

ULX-D遠遠領先于現有的任何其它同類系統，將專業擴聲領域無線話筒應用提升到一個新的水平。

• 具有平坦響應的20Hz-20kHz的頻率響應范圍。
• 擴展的120dB動態范圍
• 高達72MHz帶寬的調諧范圍
• 預檢測開關天線分集功能
• 智能掃描自動查找到清晰的頻率，通過紅外同步到發射機
• 在接收機端和無線工作臺6軟件均可干擾檢測和警報
• 通過前面板上的增益調整按鈕，提供高達60dB的額外增益
• AES256位可加密技術用于有安全傳輸需要的應用場合
• 通過以太網聯網，進行多個接收機的管理、WWB6集成控制和AMX/Crestron控制
• 通過Axient?頻譜管理器（即將推出）進行頻率協調
• 堅固耐用的金屬外殼

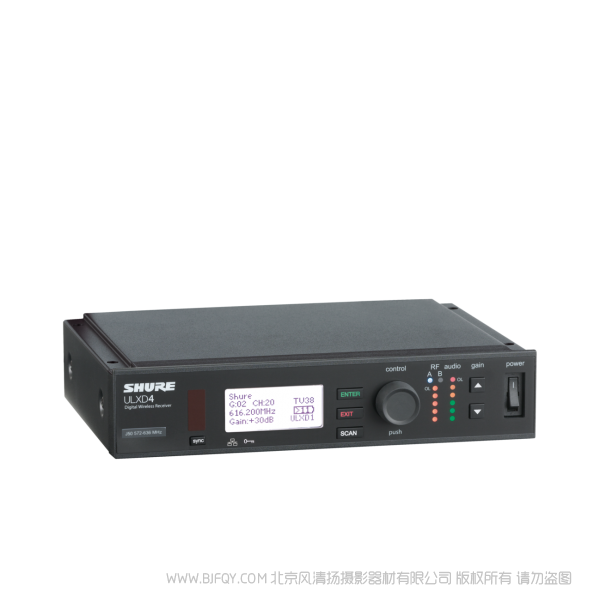

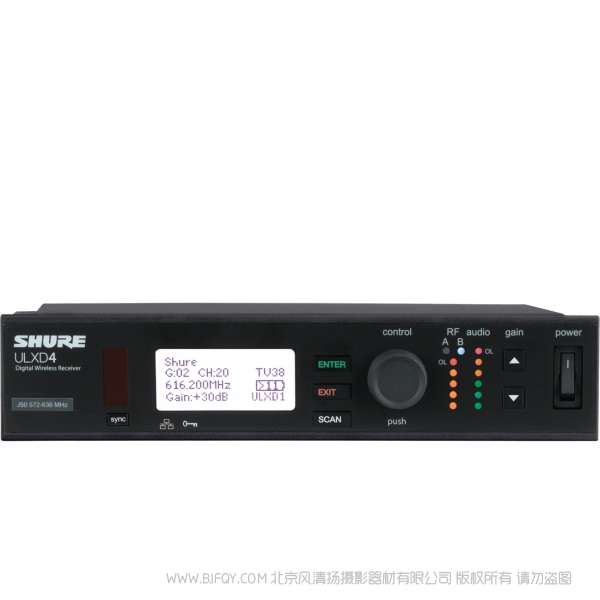

• 直觀的前面板LCD菜單和鎖定控制功能
• 升級的LCD可調整對比度和亮度
• 音頻和射頻LED儀表帶峰值指示燈

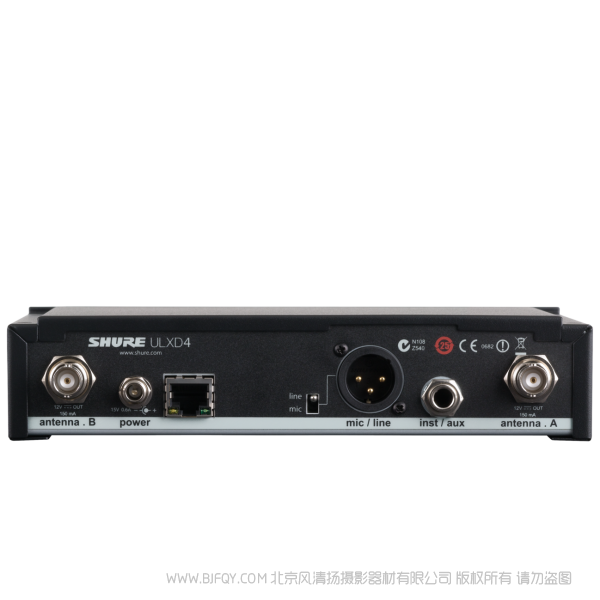

• XLR 和 6.35毫米輸出端口
• 可拆卸的 ? 波長天線
• 機架式安裝配套件

外殼：鍍鋅鋼
頻率響應范圍：20Hz-20kHz
射頻傳輸范圍： 470 -937 MHz ，視地區而定
鏡頻抑制： >70dB，典型值
延遲：2.9 毫秒 （高密度模式下為 3.2 毫秒）
音頻動態范圍 ：模擬輸出 >120dB，Dante數字輸出 130dB  A加權（典型值）
總諧波失真（?12 dBFS輸出，系統增益@+10）：<0.1%
工作溫度：-18℃ 至 50℃
增值調整范圍：-18 至 +42 dB，以 1 dB  步進（加上靜音設置）
網絡接口：?jiǎn)味丝谝蕴W(wǎng) 10/100Mbps（DHCP或手動設置 IP 地址）
電源要求：15 V DC@0.6 A，由外部電源供電（正極）
尺寸規格（高 X 寬 X 深 ）：41 x 171 x 197 毫米
重量：0.9 kg，不帶天線

產地：墨西哥

單通道數字式分集接收機，清晰24位數字音頻，多達63個兼容系統
面板LCD菜單和鎖定控制功能，頻率和電源鎖定，可調整對比度和亮度
外置直流供電，配備機架安裝套件
每個通道擁有獨立的增益控制、LED電平表和XLR輸出
高達72 MHz的調諧范圍，具備頻率掃描，自動分配頻率，及紅外線同步功能
通過以太網聯網,進行多個接收機的管理,WWB6集成控制和AMX/Crestron控制
以太網聯網接口，可簡化多個接收機間的頻率協調和部署
每個通道較高60 dB可獨立調整增益
AES256加密功能，防止信號被干擾后輸出不良信號
支持專用軟件集成可實現高級頻率協調規劃、監控功能
支持AMX / Crestron控制，可遠程安裝的?波長天線
具有1個XLR及TRS模擬輸出接口，可切換Mic/Line輸出電平

規格

ULX-D 系統規格

射頻載波頻率范圍

470–932 MHz, 根據地區不同有所差別 (參見頻率范圍和輸出功率表)

工作范圍

100 米 ( 330 英尺)

射頻調節步進大小

25 千赫茲, 根據地區不同有所差別

鏡頻抑制

>70 dB, 典型

射頻靈敏度

?98 dBm

10-5 BER

延遲

<2.9 毫秒

音頻動態范圍

A-加權, 典型, 系統增益 @ +10

總諧波失真

?12 dBFS 輸入, 系統增益 @ +10

<0.1%

系統音頻極性

對話筒隔膜的正壓會在 2芯 上和 6.35 毫米（1/4 英寸）輸出的尖端上產生（相對于 XLR 輸出的 3芯）的正電壓。

工作溫度范圍

-18°C (0°F) 到 50°C (122°F)

存儲溫度范圍

-29°C (-20°F) 到 74°C (165°F)

接收機輸出電平

下表列出了從音頻輸入到接收機輸出的典型系統總增益值：

接收機輸出增益

*此設置與典型的有線 SM58 音頻信號電平匹配。

ULXD1

話筒偏移范圍

0 至 21 dB（3 dB 步進）

音頻響應

20-20 kHz (±1 dB)

電池型號

Shure SB900B 充電鋰電池或 LR6 五號電池 1.5 V

電池工作時間

@ 10 mW

尺寸

86 毫米 x 66 毫米 x 23 毫米（3.4 英寸 x 2.6 英寸 x 0.9 英寸 ）高 x 寬 x 深

重量

142 g（5.0 盎司），無電池

外殼

鑄鋁

音頻輸入

接頭

4 針插頭迷你連接器 (TA4M)，有關詳細信息，請參看示意圖

配置

非平衡

阻抗

1 MΩ，有關詳細信息，請參看圖紙

較大輸入電平

1% THD 下 1 千赫

前置放大器等效輸入噪聲 (EIN)

系統增益設置 ≥ +20-120 dBV，A-加權，典型值

射頻輸出

接頭

SMA

天線類型

1/4 波長天線

阻抗

50 Ω

占用帶寬

<200 kHz

調幅類型

Shure 數字設備

電源

1 mW、10 mW、20 mW

ULXD2

話筒偏移范圍

0 至 21 dB（3 dB 步進）

音頻響應

注意：取決于話筒類型

電池型號

Shure SB900B 充電鋰電池或 LR6 五號電池 1.5 V

電池工作時間

@ 10 mW

尺寸

重量

外殼

加工鋁

音頻輸入

配置

非平衡

較大輸入電平

1% THD 下 1 千赫145 dB SPL (SM58)，典型值

射頻輸出

天線類型

集成式單波段螺旋型

占用帶寬

<200 kHz

調幅類型

Shure 數字設備

電源

1 mW、10 mW、20 mW

表格和示意圖

TA4M 接頭

LEMO 連接器

XLR 到 ? 輸出

使用下面的連線示意圖，將 XLR 輸出轉換為? 輸出。

電池

ULXD 電池使用時間

Note: The SB900B Shure rechargeable battery uses SBC200, SBC800 and SBC220 chargers.

此表中列出的值是使用高質量新電池時的典型值。電池的供電時間根據制造廠商和電池使用年數的不同而有所差別。

頻率范圍和發射機輸出功率

△輸出功率限定為 10 mW（608 MHz 以上）。

注意：頻段可能不在所有國家或地區有售或允許使用。

* 電源傳送至天線端口

Z17 頻段 (1492-1525 MHz) 僅可用于室內。

在澳大利亞使用 Z19 頻段 (1785-1800 MHz) 時，須遵守 2015 年無線電通訊潛在低干擾設備等級牌照第 30 項第 C 條的規定：在室外使用時，系統的工作頻段須在 1790-1800 MHz 的范圍內。

低功率電波輻射性電機管理辦法

第十二條

經型式認證合格之低功率射頻電機，非經許可，公司、商號或使用者均不得擅自變更頻率、加大功率或變更原設計之特性及功能。 第十四條

低功率射頻電機之使用不得影響飛航安全及干擾合法通信；經發現有干擾現象時，應立即停用，並改善至無干擾時方得繼續使用。前項合法通信，指依電信法規定作業之無線電通信。低功率射頻電機須忍受合法通信或工業、科學及醫療用電波輻射性電機設備之干擾。
