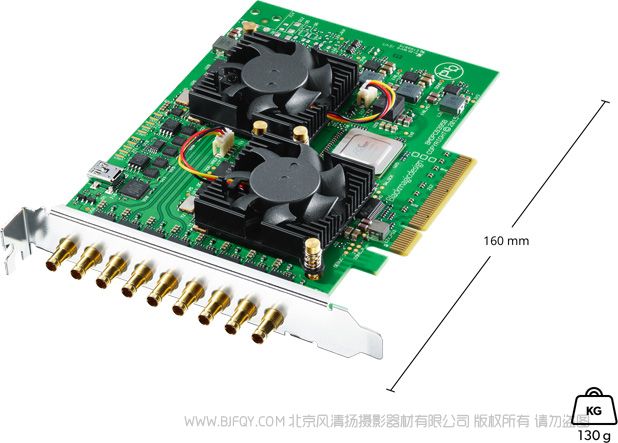

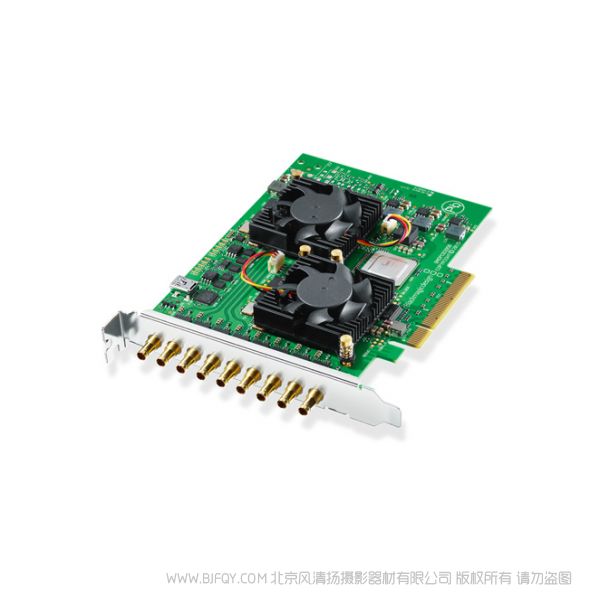

DeckLink Quad 2將8路獨立的SDI采集輸出通道合而為一！該型號全面兼容之前的4通道型號，并支持4路獨立的采集和輸出通道，開發人員還能使用它另外的4個通道以任何組合配置采集卡，獲得較多8個采集通道或8個輸出通道。DeckLink Quad 2的8個3G-SDI BNC接口均可作為獨立通道更改采集和輸出傳輸方向，并支持SD和高達1080p60的HD格式。

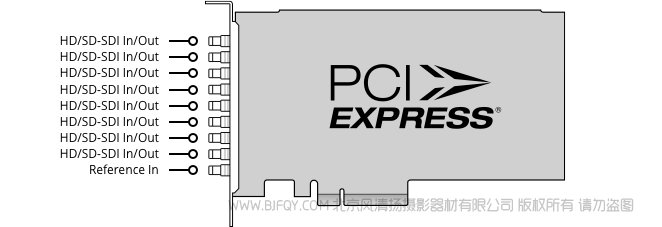

接口

SDI視頻輸入

8路雙向12bit SD/HD可獨立配置的輸入或輸出接口。

SDI視頻輸出

8路雙向12bit SD/HD可獨立配置的輸出或輸入接口。

SDI音頻輸入

16通道嵌入SD和HD。

SDI音頻輸出

16通道嵌入SD和HD。

同步輸入

三電平或黑場

計算機接口

PCI Express 8速第2代，兼容8速和16速PCI Express插槽。

支持的編解碼

AVC-Intra、AVCHD、佳能XF MPEG2、數碼單反、DV-NTSC、DV-PAL、DVCPRO50、DVCPROHD、DPX、HDV、XDCAM EX、XDCAM HD、XDCAM HD422、DNxHR & DNxHD、Apple ProRes 4444、Apple ProRes 422 HQ、Apple ProRes 422、Apple ProRes LT、Apple ProRes 422 Proxy、無壓縮8bit 4:2:2、無壓縮10bit 4:2:2、無壓縮10bit 4:4:4。

軟件

自帶軟件

Media Express、Disk Speed Test、LiveKey、Blackmagic Desktop Video Utility以及Blackmagic Mac OS和Windows版驅動。Media Express、Blackmagic Desktop Video Utility和Blackmagic Linux版驅動。

內部軟件升級

固件內置軟件驅動程序。系統啟動時加載或通過軟件更新程序加載。

物理安裝

PCI Express 8速第2代，兼容Mac OS、Windows和Linux支持的8速和16速PCI Express插槽。Mac OS系統要求為帶有PCI Express插槽的Mac Pro計算機。完整系統要求請參閱支持頁面。

應用軟件

DaVinci Resolve

Fusion

Final Cut Pro X

Adobe Premiere Pro CC

Avid Media Composer

Adobe After Effects CC

Avid Pro Tools

Steinberg Cubase

Steinberg Nuendo

Adobe Photoshop CC

其他支持的應用程序The Foundry Nuke、Grass Valley Edius、Sony Catalyst Production Suite、Tools On Air Just: Play & Live & In、Softron MovieRecorder & MReplay、Adobe Flash Media Live Encoder、Telestream Wirecast、Livestream Producer、Resolume Arena、Magix Vegas Pro & Movie Edit Pro Premium、Corel VideoStudio Pro、CyberLink PowerDirector、Vidblaster X & Studio & Broadcast、Uniplay One & CG、CasparCG Server、Magicsoft CG、Xsplit Broadcaster、Imagine Communications Velocity & InfoCaster、DevTek Easy Media Suite、Metus Ingest、Boinx Software MimoLive、Cinegy Capture Pro、vMix Live、Renewed Vision ProPresenter、Ventuz Director、Class X Liveboard & Coral CG、Glookast Capturer、Open Broadcaster Software Studio、Nautilus NEMO3D、Burst Video WebClip2Go & [REC]Marker、Zoom。

視頻格式

SD視頻格式

525i59.94 NTSC、625i50 PAL

高清視頻格式

720p50、720p59.94、720p60、
1080p23.98、1080p24、1080p25、1080p29.97、1080p30、1080p50、1080p59.94、1080p60
1080PsF23.98、1080PsF24、1080PsF25、1080PsF29.97、 1080PsF30
1080i50、1080i59.94、1080i60

SDI規范

SMPTE 259M、SMPTE 292M、SMPTE 296M、SMPTE 372M、SMPTE 425M、ITU-R BT.656和ITU-R BT.601。

SDI元數據支持

RP 188/SMPTE 12M-2和隱藏式字幕

音頻采樣

電視標準采樣率48kHz，24bit。

SDI色彩精度

所有模式下8bit、10bit、12bit RGB 4:4:4（較高1080p30），以及所有模式下8bit、10bit YUV 4:2:2。12bit RGB 4:4:4僅支持輸出。

SDI視頻采樣

所有模式下8bit、10bit、12bit RGB 4:4:4（較高1080p30），以及所有模式下8bit、10bit YUV 4:2:2。12bit RGB 4:4:4僅支持輸出。

色彩空間

REC 601、REC 709、REC 2020。

HDR支持

HDR靜態元數據包裝、HLG及PQ傳輸特性。

處理

色彩空間轉換

硬件實時

HD下變換

播放和采集均內置高品質軟件下變換器。下變換SD具有Letterbox（上下加黑邊）和Anamorphic（變形） 16:9等風格可選。

HD上變換

內置高品質軟件上變換器，采集時可將SD上變換到720HD或1080HD。有4:3 Pillarbox（左右加黑邊）、14:9 Zoom（縮放）和16:9 Zoom（縮放）可選。

交叉變換

內置高質量硬件交叉變換器，可將720HD變換到1080HD輸出，將1080HD變換到720HD輸出。

實時特效

DaVinci Resolve、Final Cut Pro X內部特效。Adobe Premiere Pro CC Mercury Playback Engine特效。Avid Media Composer內部特效。

物理規格

操作系統

Mac 11.1 Big Sur、
Mac 12.0 Monterey或更高版本。

Windows 8.1、10和11的64位操作系統。

Linux

電源要求

功耗

22W

環境規格

操作溫度

5°到40° C（32°到104° F）

存儲溫度

-20°到45° C（-4° 到 113° F）

相對濕度

0%到90%不結露

裝箱配置

DeckLink Quad 2

保修

3年有限制造商保修。
