自帶17寸全高清屏

支持TALLY

支持視頻錄制

專業級霍爾TBAR

支持網絡視頻推流

內置2組USB播放器

支持3通道音頻混音

支持網絡接口遠程控制 SDI X 8 + HDMI X 2共10通道

所有輸入信號自適應，無需外部幀同步機

內置亮度鍵、色度鍵，用于摳像及字幕處理

HDS9110 便攜式移動10通道切換臺 自帶17.3寸液晶顯示屏；

支持SD卡錄制；支持2路USB輸入；支持對接TALLY通話系統；

支持亮度、色度摳像處理等多種功能。

HDS9110 自帶17.3寸液晶顯示屏，可以直接顯示多畫面模式，

多達8路視頻信號同時顯示于液晶屏幕中，各路視頻信號狀態也

同時顯示此畫面中，直播與預監畫面也可以直接通過面板直接切換。

HDS9110 支持YUV422，10BIT視頻輸出，擁有8組1080P信號輸入，

專為需要混合處理多種視頻和聲音源的現場活動和電視節目而設計。

HDMI輸入支持4K60，向下兼容。

HDS9110 支持SD卡一鍵錄制功能 錄制的碼率分為4個等級：低6M、

中12M、高18M、超高24M。 SD卡錄制的視頻文件

大小為1.95G自動分段，錄制的視頻文件可以進入PR/ED進行編輯。

HDS9110 支持兩路USB信號輸入（圖片/視頻） 媒體播放器支持圖片

格式：.JPEG、.PNG、.BMP。 媒體播放器支持視頻格式： HEVC、

MPEG2_HD、GAAC、MPEG2、MIRACAST、MPEG4_HD、MPEG4、

MVC、VP9、MPEG4_SD、H.264、VC1、VP8、FLV。

（注：編碼壓縮方式必須是H.264）

HDS9110 搭配了DB-25的TALLY接口，可以對接TALLY通話系統，

讓遠距離的攝像機攝像得到實時管控，確保輸出的畫面更完美。

                     HDS9110 支持多達十種特效切換模式支持

                      MIX/FADE/WIPE/INV等切換效果其中

                      WIPE包括四種方向切換

                      按下INV后WIPE的畫面呈現反方向運動。

HDS9110 支持LUMA KEY（亮度鍵）和CHROMA KEY（色度鍵）

處理。 亮度鍵摳像支持動態視頻源與靜態源摳像，切換臺會摳去鍵源

的黑色部分，然后與背景圖像重疊從而達到摳像和疊加背景的目的。

色度鍵摳像支持動態視頻源與靜態源摳像，切換臺會摳去鍵源的藍色或綠色

部分，保留其它顏色，然后與背景圖像重疊從而達到摳像和疊加背景的目的。

這樣的亮度與色度鍵處理使用戶可以進行創意十足的直播。

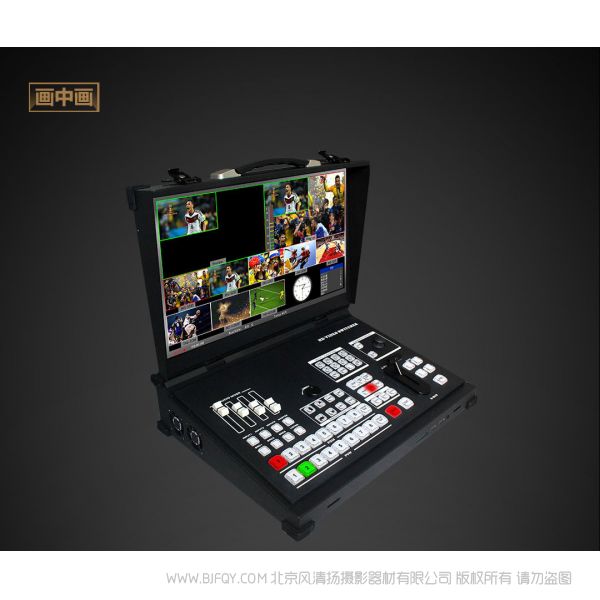

HDS9110 支持PIP（畫中畫）模式顯示 切換成PIP之后可以對

畫面的水平位置、垂直位置、顯示大小、邊框開關/寬度/顏色等進行設置。

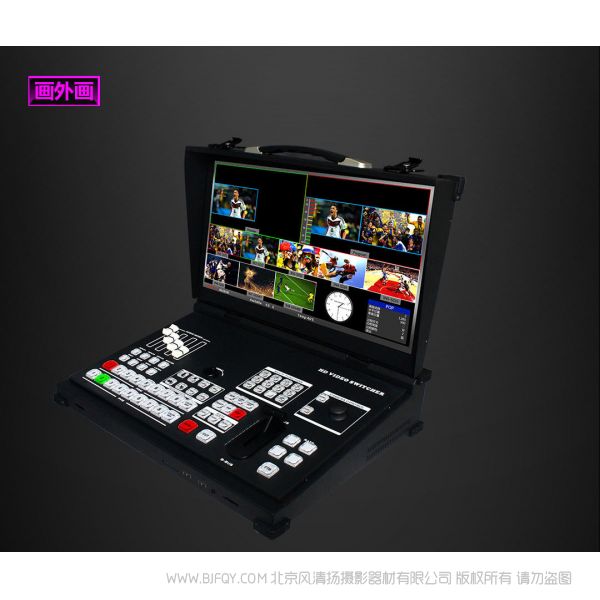

HDS9110 支持POP（畫外畫）模式顯示 切換成POP之后可以

對畫面的畫面選擇、水平位置、垂直位置、邊框開關/寬度/顏色等進行設置。

HDS9110 支持音頻跟隨、加嵌和混音模式 在控制面板中， INPUT

代表音頻通道開關鍵；SRC代表音頻通道的源選擇。 音頻加嵌

可以使播放的節目達到更好的效果。 例如：主持人在主持一檔中國茶道

文化節目時，可以將沁人心脾的音頻源混合到PGM節目直播中，

達到更好的播放效果。

HDS9110 多達3通道音頻混音 此圖中表示

第一、二路音頻開啟了混音模式，第三路混音未開啟。

HDS9110 支持DC12V和AC110-240V雙電源供電系統。

確保了單一電源故障條件下設備依舊可以正常使用。

HDS9110 便攜式移動10通道切換臺 支持8*SDI+2*HDMI+2*USB

共計12路信號輸入；4*SDI+2*HDMI共計6路信號直播輸出；

2*SDI+1*HDMI共計3路信號輸出多畫面模式，

自帶17.3寸的液晶屏也可以顯示多畫面模式。

HDS9110 便攜式移動10通道切換臺 廣泛應用于體育賽事、

演唱會、電子競技、實時錄課、婚禮典禮、專欄節目制作

等大型直播現場。

HDS9110 便攜式移動10通道切換臺 控制面板集合調音臺、

轉場特效、旋鈕控制、USB媒體播放、攝像機控制、PGM/PVW控制、

綜合控制和推桿控制等控制區域于一體。

HDS9110 便攜式移動10通道切換臺 多達8*SDI+2*HDMI+2*USB，

共計12路信號輸入；6*SDI+3*HDMI，共計9路信號輸出。

• DB-25接口
• 8路SDI視頻輸入
• 4路SDI視頻輸出PGM
• 卡農頭模擬差分音頻輸入
• 卡農頭模擬差分音頻輸出
• 網絡控制與升級
• 串口控制
• AC 110-240V電源
• 2路HDMI視頻輸入
• 2路HDMI視頻輸出PGM
• shi'yiHDMI與SDI輸出多畫面
• 擴展監視器12V電源
• SD卡錄制PGM畫面
• 2路USB媒體播放器
• 音頻監聽

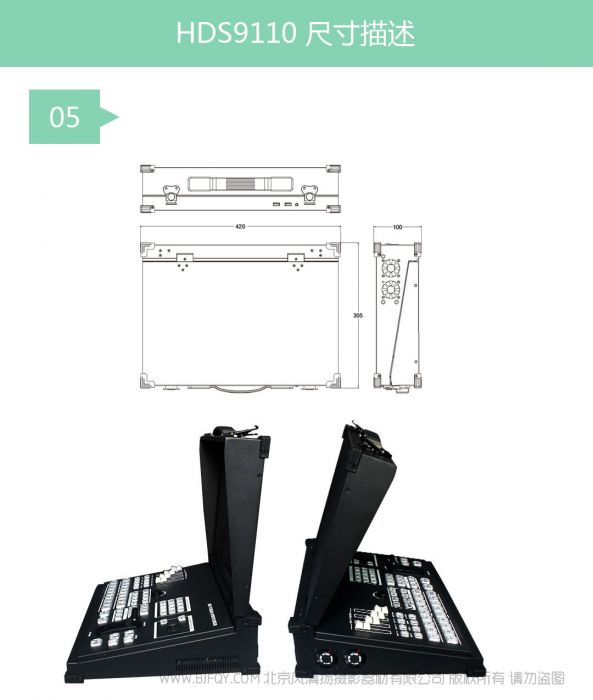

HDS9110 便攜式移動10通道切換臺

尺寸：420*305*100MM
