接口

SDI視頻輸入

2

SDI視頻輸出

2

SDI監看輸出

1

SDI速率

1.5G、3G、6G、12G

內置揚聲器

單聲道

模擬音頻輸入

2聲道模擬節目音頻輸入，通過9針接口支持。

模擬音頻輸出

1 x 6.35mm耳機插孔。

SDI音頻輸入

返送1帶有2聲道嵌入式1.5G/3G/6G/12G-SDI節目音頻。

13、14、15和16號通道上4個對講聲道。

返送2帶有2聲道嵌入式1.5G/3G/6G/12G-SDI節目音頻。

SDI音頻輸出

2聲道嵌入式1.5G/3G/6G/12G-SDI節目音頻。

13、14、15和16號通道上4個對講聲道。

時間碼接口

1 x BNC輸入，1 x BNC輸出。

同步接口

1 x BNC輸入，1 x BNC輸出。

三電平或黑場。

對講音頻

SDI 13和14號通道作為工程對講專用通道。

SDI 15和16號通道作為制作對講專用通道。

RJ-45對講接口作為模擬外部對講系統。

屏幕

2.2英寸LCD

以太網

1 x 10Gb/s PoE RJ-45攝影機接口，通過Cat 6A網絡線纜實現SMPTE光纖流程。

1 x 1Gb/s，用于外部控制和軟件更新。

計算機接口

1 x USB-C。

格式

HD視頻格式

1080p23.98、1080p24、1080p25、1080p29.97,
1080p30、1080p50、1080p59.94、1080p60,
1080i50、1080i59.94、1080i60


Ultra HD視頻格式

2160p23.98、2160p24、2160p25、2160p29.97,
2160p30、2160p50、2160p59.94、2160p60


SDI規范

SMPTE 292M、SMPTE 424M、SMPTE 425M A級和B級、SMPTE 2081-1、SMPTE 2081-10、SMPTE 2082-1和SMPTE 2082-10。

音頻采樣

電視標準采樣率48kHz和24bit。

視頻采樣

4:2:2

色彩精度

10bit

色彩空間

REC 709，REC 2020

多速率支持

SDI可在HD、3G-SDI、6G-SDI及12G-SDI之間切換。

控制

內置控制面板

7個按鈕及旋鈕控制，以及2.2英寸彩色顯示屏，用于設備控制和菜單設置。

外部控制

RJ-45 1Gb/s以太網。

軟件

自帶軟件

Camera Utility用于固件升級。

操作系統

Mac 10.15 Catalina、
Mac 11.1 Big Sur或更高版本。

Windows 10的64位操作系統。

電源要求

電源供應

100 - 240V AC輸入。

電源供應

1 x 內部電源，100 - 240V AC，50/60Hz。

功耗

較大40W，外加攝影機電源用量。

選購配件

Blackmagic Universal Rack Shelf

Blackmagic Studio Camera 4K Pro

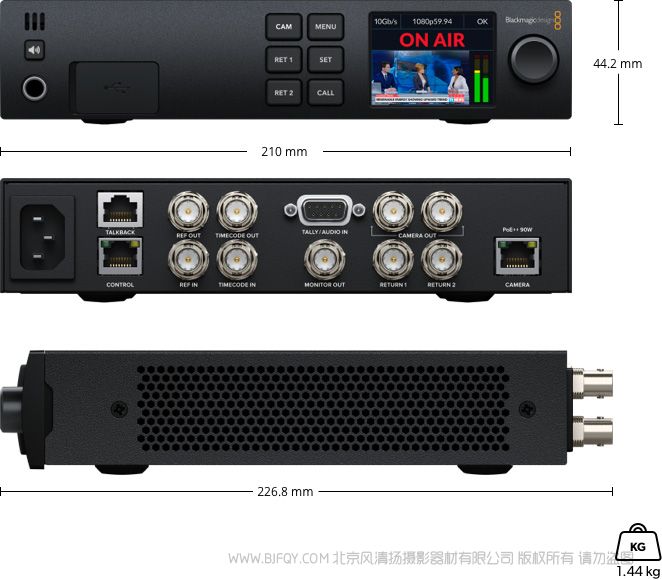

物理規格

環境規格

操作溫度

0°到45° C（32°到104° F）

存儲溫度

-20°到45°C（-4°到113°F）

相對濕度

0%到90%不結露

裝箱配置

Blackmagic Studio Converter

保修

1年有限制造商保修。
