松下 AK-UC3300系列 迅道攝像機 1114萬像素（4/3型）4K圖像傳感器，LSSIEL結構適配B4廣播鏡頭
￥ 0.00元
相關推薦
3580000.00
松下 PT-FRZ79C/PT-FRZ79CL 單芯片DLP投影機 7200lm1920 x1200
0.00
松下 AK-HRP1010MC 演播室攝像機 遠程操作面板（ROP）
0.00
松下 AK-HC1000 演播室攝像機 利用高性能DSP 實現了高畫質的影像制作，先進的數字技術允許搭載緊湊型、低重量的鏡頭來滿足拍攝制作需求。
0.00
松下 AK-UB300MC 支持UHD/HD同步輸出的2/3型鏡頭卡口的4K多用途攝像機
0.00
松下 AK-UC3000MC/MS 廣播級4K演播室攝像機

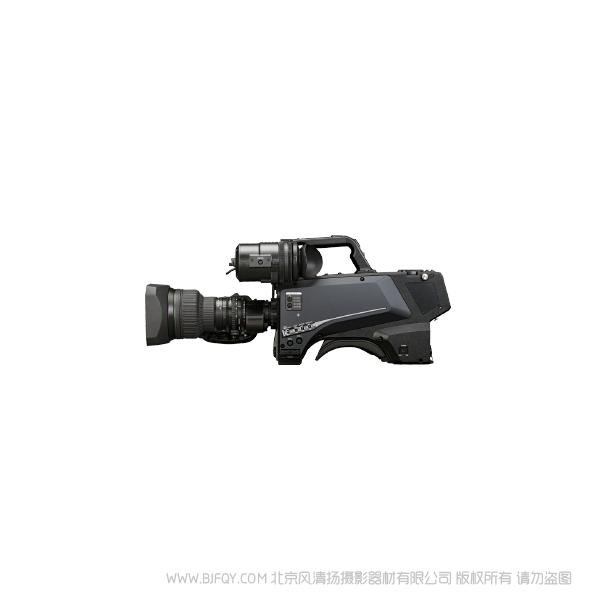

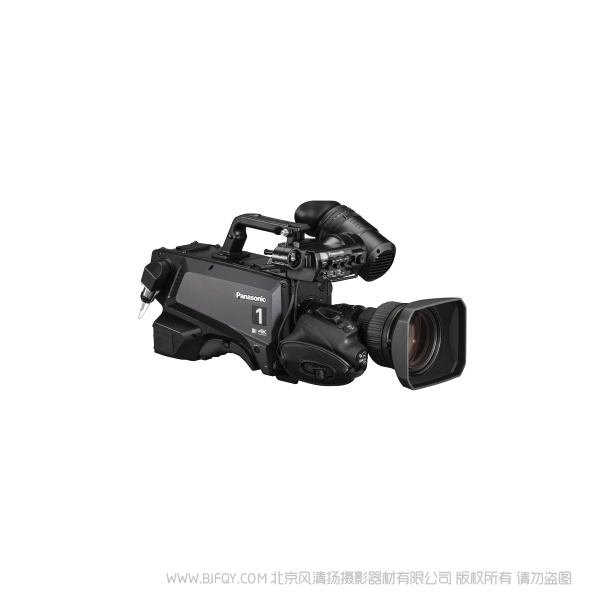

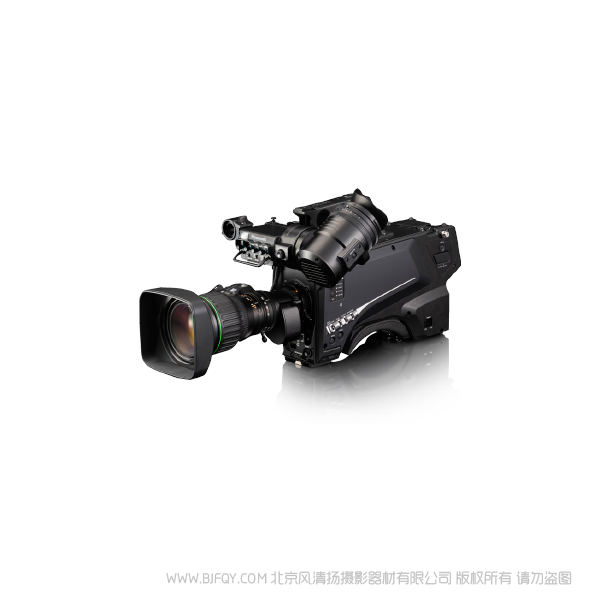

AK-UC3300系列
4K演播室攝像機
高畫質4K演播室攝像機,
具有高靈敏度,低噪點和出眾的色彩再現
無與倫比的圖像質量，分辨率高達2000 TV線。
該攝像機搭載大型1114萬像素（4/3 型）4K圖像傳感器，超采樣技術實現2000TV線的水平和垂直分辨率。
高靈敏度F10/59.94 Hz、F11/50 Hz，信噪比62 dB以上，提供富有表現力的高品質影像。
4K 演播室攝像機
AK-UC3300MC
(Tajimi 接口模式)
4K 演播室攝像機
AK-UC3300MS
(LEMO 接口模式)
* 該單元不支持箱式鏡頭適配器。使用箱式鏡頭時，需要鏡頭制造商提供的鏡頭支架。鏡頭和尋像器均為選配件。
|
1114萬像素（4/3型）4K圖像傳感器
采用大型1114 萬像素（4/3 型）4K圖像傳感器， 實現F10/59.94 Hz、F11/50 Hz (2,000 lx) 高靈敏度的同時，還可獲得信噪比62dB以上。
此外, 超采樣技術在水平和垂直方向上實現2000 TV線的分辨率，能夠還原富有細節的高分辨率圖像。
|
支持高清高速模式
在1080p、1080i 和720p下支持2倍高速拍攝。
■高清高速輸出（高速模式下）
| 1080/59.94p-120fps, 1080/50p-100fps, 1080/59.94i-120fps, 1080/50i-100fps, 720/59.94p-120fps, 720/50p-100fps |
|
CCU的多種輸出 *1
該攝像機支持4K 時代所需的非壓縮12G-SDI 輸出。 此外，還使用了TICO*2的光壓縮技術，通過3G-SDI 發送4K視頻且不影響視頻質量，從而允許使用目前的高清基礎設施進行4K視頻傳輸?？膳鋫銲P/12G/3G接口組件AK-NP600MC（可選配件），支持SMPTE ST2110*3。
*1: AK-UCU600MC/UCU600MS。
*2: intoPIX公司開發的一種編解碼器?！癟iny Codec”的縮寫。
*3: 在高清模式下。詳情見第5頁。
|
支持4K/HD多格式
支持多種4K/HD格式，可根據具體操作進行使用。
■支持的格式（連接AK-UCU600MC時）
| UHD | 2160/59.94p, 2160/50p, 2160/29.97p, 2160/25p, 2160/23.98p, 2160/29.97PsF, 2160/25PsF, 2160/23.98PsF, 2160/23.98PsF & over 59.94i |
| HD | 1080/59.94p, 1080/50p, 1080/59.94i, 1080/50i, 1080/29.97PsF, 1080/25PsF, 1080/23.98PsF, 720/59.94p, 720/50p |
|
低扭曲
與標準攝像機的1/60 秒相比，AK-UC3300MC/UC3300MS支持1/100 秒的高速讀取速度。 通過高速讀取CMOS傳感器信號，能夠有效抑制CMOS傳感器圖像信號的扭曲特性。
|
B4鏡頭卡口
攝像機使用2/3 型鏡頭，無需搭載外置適配器，專為大型傳感器設計的內置鏡頭，可拍攝出卓越的圖像質量。新的成像系統能較大程度地利用入射光進行成像。
|
數字增距鏡 (2x)
視頻圖像尺寸通過數字信號處理電路得以加倍，即便使用低倍率鏡頭也能進行高倍率拍攝。 即使圖像放大時，也能確保足夠的分辨率，并防止使用增距鏡時光通量的減弱。
|
內置濾鏡
內置ND濾鏡適用于多種拍攝環境。
ND濾鏡: Through, 1/4, 1/16, 1/64
|
色差補償 (CAC)
該專項技術利用鏡頭和攝像機之間特有的高精度算法，能夠?qū)︾R頭色散誤差進行自動補償，較大限度地減少圖像邊緣的色散和模糊。
|
聚焦輔助功能
聚焦輔助功能支持快速準確的聚焦，例如聚焦條（指示聚焦水平）、紅點聚焦（使用顏色指示聚焦區域）、MAG（放大中央部分）和全局方塊指示（顯示整體屏幕上的聚焦?fàn)顟B(tài)）。同時支持具備自動聚焦和聚焦輔助功能的鏡頭*1。使用數字鏡頭時，通過遠程操作面板（ROP）可對聚焦和變焦進行遠程遙控。
|
HDR (高動態范圍)
SDR模式下拍攝亮度高對比場景時，由于亮部曝光過度和暗部曝光不足無法真實還原畫面，HDR（HLG）模式提供了豐富的亮度漸變效果，可以在強光和昏暗畫面區域再現色彩和細節，因此能夠還原更真實的畫面效果?？勺兊腍LG模式支持寬動態范圍的優化調整，可對暗部的伽馬和亮部的拐點進行自定義設置。支持4K HDR/SDR同時輸出，可兼顧兩種模式的應用。SDR信號通過HDR增益差功能進行曝光調整輸出，可達到接近HDR的效果。
|
具有 ITU-R BT.2020寬色域
該攝像機兼容ITU-R BT.2020， 在此色彩空間下，可重塑 任何想要的色彩，使視覺表現具有出色的色彩還原。
|
閃光帶補償*2
閃光帶的問題 (閃光時，在同一幀中產生暗區和亮區的現象）通過攝像機信號處理LSI 的高精度閃光檢測和校正得以解決。
|
多種色彩校正功能
除了EBU和NTSC預設顏色矩陣之外，攝像機用戶可通過線性矩陣文件使用12 軸色彩校正系統單獨對各個顏色調整飽和度和色調。此外，獨立的膚色調整功能（膚色校正）還可以使顏色表達更精細。
|
膚色細節校正
淡化皮膚的皺紋和瑕疵，完美地拍攝出自然的膚色。除了用于柔化膚色之外，該膚色細節功能還可應用于任何色調階段，并可定義三個獨立的色調范圍進行校正。該功能還可選擇并直接調整特定的顏色。
|
無沖擊增益
可平穩地過渡增益改變時出現的圖像變化。另外，利用0.1dB步進主增益調整功能，可進行微調，從而匹配所拍攝的場景。
|
遠距離傳輸
通過光纖可將非壓縮視頻信號遠距離傳輸至攝像機控制單元（CCU）。從攝像機控制單元（CCU）向攝像機供電時，傳輸距離約2公里。此外，通過攝像機外部電源和通用光學傳輸設備，傳輸距離可延長至10 公里*3。除了專用串行線路外，還支持LAN電纜的IP 連接，以便在攝像機控制單元（CCU）和遠程操作面板（ROP）之間進行控制。
*1: 關于兼容鏡頭，請聯系鏡頭制造商。
*2: 攝像機系統為4K模式時不可用。
*3: 通過連接多根光纖來延長傳輸距離時，多根光纖直接對接可能導致信號衰減。
建議酌情增加中繼設備。
|
視頻和數據傳輸功能 (TRUNK)
僅需一根光纖即可在攝像機和攝像機控制單元（CCU）之間傳輸視頻和數據，因此可進行系統擴展以滿足現場的操作需求。
? HD-SDI (CCU-> 攝像機) 雙通道（內部FS），VBS (CCU-> 攝像機) 雙通道:
該通道可用于提詞器、固定返送或攝像機輸出（演播室監視器）等的監視。
? HD-SDI (攝像機->CCU) 單通道（內部 FS):
該通道可用于將手持式或一體化攝像機的視頻信號從演播室或現場傳輸至CCU（系統）。由于攝像機視頻輸入端配備了幀同步器，因此也可以使用異步視頻信號。
? LAN (1000BaseT) 單通道:
可用于通過IP協議控制外部設備和一體化攝像機。支持流視頻的傳輸。
? DATA (RS422A 或 RS232C) 雙通道:
可用于在虛擬系統中傳輸鏡頭和云臺位置數據。
|
注重細節的設定和功能優化，提高可操作性
? 對于攝像機頭輸出(HD-SDI 1/HD-SDI 2)，可選擇1080p、1080i和720p。
? 色溫顯示和調整功能（從2000 K 到15000 K 可變）
? 可以將攝像機設置（例如視頻調整）保存在SD存儲卡上。
? 鏡頭文件可保存雜散光和黑白斑數值。
? 支持IP控制。
? 攝像機頭部有4個用戶按鍵，AK-HVF100MC液晶尋像器上有
4個用戶按鍵，AK-HVF75MC液晶尋像器上有3個用戶按鍵。
? 使用獨立的內部通話通道可連接2個內部通話通道。
攝像機系統
4K視頻支持非壓縮12G-SDI 輸出。
AK-UCU600MC
攝像機控制單元 (CCU)
(Tajimi 接口模式)
AK-UCU600MS
攝像機控制單元 (CCU)
(LEMO 接口模式)
? 配備兩條超高清12G-SDI 輸出通道。 3G-SDI Quad Link 支 持2SI 和四畫面。
? 支持TICO*1 或SDI (4K 或 3G-SDI) 輸出 (4K 信號可使用 傳統3G-SDI電纜傳輸)。
? 支持1080p/i 和720p。除了標準輸出外，還可以選擇2倍的 高速輸出。
? 支持HDR/SDR同步輸出，HDR BT.2020/BT.709同步輸出。
*1: intoPIX公司開發的一種編解碼器。 “Tiny Codec”的縮寫。 *2: 在高清高速模式下。
AK-UCU600MC后端安裝的可選IP 組件
AK-UCU600MC
IP/12G/3G 接口組件
? 符合SMPTE ST2110 標準
? 支持的格式:1080/59.94p, 50p, 59.94i, 50i, 720/59.94p, 50p
AK-NP600MC安裝在AK-UCU600MC的后端接口上
* 需要SFP+收發器。運行驗證SFP模塊: Finisar 公司SFP+收發器/FTLX1475D3BTL
* 超高清模式下支持兩個12G輸出，或一個3G x 4和一個TICO輸出。高清模式下支持四個高清（3G/1.5G）輸出和兩個SFP+ (ST2110)輸出。
* AK-NP600MC (IP/12G/3G 接口組件）不支持模擬VBS輸入/輸出信號(輸出/PM輸出/返送輸入)。
* 安裝AK-NP600MC（IP/12G/3G接口組件）時需要進行AK-UC3300MC（4K演播室攝像機）和AK-UCU600MC（攝像機控制單元）固件升級。
有關詳細信息，請?jiān)L問松下公司網站 (
https://pro-av.panasonic.net/en/
)。
* 有關AK-NP600MC（IP/12G/3G接口組件）的安裝，請咨詢松下經銷商。
緊湊型操作面板，支持IP控制和PoE*電源。
AK-HRP1000MC
遠程操作面板 (ROP)
AK-HRP1015MC
NEW
遠程操作面板 (ROP)
AK-HRP250MC
NEW
遠程操作面板 (ROP)
? 支持?jǐn)z像機串行控制和IP控制。 支持松下4K/HD一體化攝像機。
? 配備操作控制桿?？蛇M(jìn)行IRIS/PEDESTAL操作。
? 配備場景文件存儲功能。
? 配備SD存儲卡插槽。 用于保存用戶文件和升級固件版本。
? 支持IP連接和PoE*電源。AK-HRP250MC配備 帶鎖扣的LAN端口連接器。
* 以太網供電的縮寫。
較多可連接和控制99個CCU。
AK-MSU1000MC
主設置單元 (MSU)
?IP連接：較多99個
串行連接：較多6個
?配備7" 液晶菜單觸摸面板
配備高分辨率9" 液晶面板和新型升降機構。
AK-HVF100MC
9" 液晶彩色尋像器
? 配備全高清（1920 x 1080）9" 彩色液晶面板。
配備高分辨率0.7" 全高清OLED面板。
AJ-CVF70MC
NEW
0.7" 全高清OLED彩色尋像器
? 配備0.7" 全高清OLED面板和38mm大直徑目鏡。
技術參數
4K演播室攝像機?AK-UC3300MC/UC3300MS
| ■常規 | |
| 電源 | DC 12 V (當使用外部電源時)AC 240 V, 50 Hz/60 Hz (連接AK-UCU600MC/UCU600MS時) |
| 功耗 | 119 W (較大值，當連接到外部12 V時，包括向外部連接的設備供電) 170 W (較大值，當連接AK-UCU600MC/UCU600MS時， 包括對外部連接的設備供電) |
| 工作溫度 | –10 °C 至 45 °C (溫度低于0°C或以下時需要預熱) |
| 儲存濕度 | ?20 °C 至 60 °C |
| 工作濕度 | 85%或更低（相對濕度） |
| 重量 | 大約4.3 kg (僅機身，不包括配件) |
| 尺寸 (W x H x D) | 僅機身 151 mm x 267 mm x 374 mm (不包括凸出部分) |
| ■攝像機裝置 | |
| 圖像傳感器 | 1114萬像素，CMOS傳感器 |
| 光學濾鏡 | ND: Clear, 1/4, 1/16, 1/64 |
| 色溫濾鏡 | 電子方式濾鏡 |
| 鏡頭卡口 | 2/3型卡口 |
| 靈敏度 | 兩種拍攝模式 [高靈敏度]: F10 (59.94 Hz)/F11 (50 Hz) [標準]: F6 (59.94 Hz)/F7 (50 Hz) 2000 lx, 3200 K, 當白色反射率為89.9%時 |
| 水平調節 | 50% 或以上 (27.5 MHz) |
| S/N | 62 dB 或以上 |
| 水平分辨率 | HD: 1000 TV線或以上（中心） 4K: 2000 TV線或以上 (中心, AK-UCU600MC/UCU600MS輸出) |
| 增益開關 | [標準]: ?6, ?3, 0, 3, 6, 9, 12, 15, 18, 21, 24, 27, 30, 33, 36 [高靈敏度]: ?6, ?3, 0, 3, 6, 9, 12, 15, 18, 21, 24, 27, 30, 33, 36 |
| 快門速度 | ?[59.94i]/[59.94p] 模式: 1/100,1/120,1/125,1/250,1/500,1/1000,1/1500,1/2000 ?[29.97p] 模式: 1/48,1/50,1/60,1/96,1/100,1/120,1/125,1/250,1/500,1/1000,1/1500,1/2000 ?[23.98p] 模式: 1/48,1/50,1/60,1/96,1/100,1/120,1/125,1/250,1/500,1/1000,1/1500,1/2000 ?[50i]/[50p] 模式: 1/60,1/100,1/125,1/250,1/500,1/1000,1/1500,1/2000 ?[25p] 模式: 1/48,1/50,1/60,1/96,1/100,1/125,1/250,1/500,1/1000, 1/1500,1/2000 |
| 系統格式 | 3840 x 2160/59.94p/50p/29.97p/25p/23.98p 1920 x 1080/59.94p/59.94p(2x)/50p/50p(2x)/29.97p/25p/23.98p |
| ■視頻輸入/輸出 | |
| 接口 | BNC x 1 3G/1.5G-SDI: 0.8 V [p-p], 75 Ω |
| 接口 | BNC x 1 3G/1.5G-SDI: 0.8 V [p-p], 75 Ω |
| 接口 | BNC x 1 功能為接口/接口 通過切換菜單中的設置 : 1.5G-SDI: 0.8 V [p-p], 75 Ω : VBS 信號 1 V [p-p], 75 Ω |
| PROMPTER 輸出> 接口 | BNC x 1 : 三電平同步或黑脈沖 : VBS 信號 1 V [p-p], 75 Ω 當連接AK-UCU600MC/UCU600MS時， 獨立功能和 |
| ■音頻輸入/輸出 | |
| 接口 | XLR x 1, 3-pin, 母型 //<+48V> 可切換至, /可切換 : 0 dBu, +4 dBu 可選擇菜單 : ?60 dBu, ?40 dBu, 或 ?20 dBu 可選擇菜單 |
| 接口 | XLR x 1, 3-pin, 母型 //<+48V> 可切換 : 0 dBu, +4 dBu 可選擇菜單 : ?60 dBu, ?40 dBu, or ?20 dBu 可選擇菜單 |
| 接口 (前部) | XLR x 1, 3-pin, 母型 可切換到接口 |
| ■內部通話 | |
| 接口 | XLR x 1, 5-pin, 母型 |
| 接口 | XLR x 1, 5-pin, 母型 |
| 接口 | 立體聲迷你插孔 x 1 |
| ■其他輸入/輸出 | |
| 接口 | 光學復合連接器 x 1 |
| 接口 | 12-pin x 1 |
| 接口 | 20-pin x 1 |
| 接口 (后部) | 29-pin x 1 |
| 接口 | XLR x 1, 4-pin, DC 12 V |
| 接口 | 4-pin x 1 |
| 接口 | 6-pin x 1 |
| 接口 | 20-pin x 1, DC 12 V, 0.5 A |
| 接口 | 10-pin x 1 |
| 接口 | 12-pin x 1 |
| 接口 | 2-pin x 1 |
| 接口 | RJ-45 x 1 |
攝像機控制單元 (CCU)?AK-UCU600MC/UCU600MS
| 電源 | AK-UCU600MC: 100 V - 120 V AC, 50 Hz/60 Hz AK-UCU600MS: 100 V - 240 V AC, 50 Hz/60 Hz |
| 功耗 | 500 W (未連接攝像機頭: 90 W) |
| 對攝像機的供電功能 | 240 V AC (容限: 5%), 1.46 A , 50 Hz/60 Hz |
| 工作溫度 | 0 °C 至 40 °C |
| 工作濕度 | 10% 至 90% (無結露) |
| 重量 | 大約8.9 kg |
| 尺寸 (W x H x D) | 424 mm x 88 mm x 401 mm (不包括凸出部分) |
| 視頻輸出 | 3G/HD-SDI: 5路（嵌入式音頻僅支持高清信號） 12G/6G/3G/HD-SDI: 2路 HD-SDI: 1路 (與圖像監視器輸出共享*1) 模擬復合: 2路 (與圖像監視器輸出共用一條線路*1) |
| 高清TRUNK/TICO 輸出 | HD-SDI: 1路 (高清 TRUNK 輸出) 3G/HD-SDI: 1路 (TICO輸出) |
| 返送輸入 | 3G-HD/HD/SD-SDI: 4 路 (RET1 輸入通過輸出激活) (內部 FS) 模擬復合: 1 路 |
| 提詞輸入 | HD-SDI: 1路 (主動輸出) (內部FS) 模擬復合: 2路 (通過1輸出和2輸入共用連接器*1) 裝置關閉時不終止。無直通輸出。 |
| 參考輸入 | BB （黑脈沖）/三電平*2 : 1 路 (自動終接，連接到上部連接器; BB信號和三電平信號 自動識別，帶環通輸出) |
| 麥克風輸出 | 0 dBm/600 Ω, 2路 (XLR, 3-pin, 公型) |
| 內部通話 | 通話輸入/輸出 (ENG / PROD, 0 dBm, 600 Ω (4 W) / 1 V [p-p], 200 Ω (RTS), 4 W / RTS / CLRCOM) : 2路*1 PGM 輸入 (0 dBm/600 Ω) : 2路 Tally 輸入 (紅, 綠, 黃) : 各輸入1個 |
| AUX | WFM 控制 6-bit (集電極開路輸出, 與攝像機麥克風增益設置共享的終端*1) 攝像機麥克風增益設置輸入 5-bit (光耦合器輸入, WFM控制終端共享*1) 下變頻系統設置輸入2-bi（t 光電耦合器輸入） |
| TRUNK | RS-422 / RS-232C 2路*1 |
| FRONT ROP | RS-422 1路, 16 V DC輸出 (通過菜單或前面板上的[ROP FRONT/REAR]選擇開關) |
| REAR ROP | RS-422 1路, 16 V DC輸出 (通過菜單或前面板上的[ROP FRONT/REAR]選擇開關) |
| MSU | RS-422 1路, GPI控制 |
| LAN TRUNK | 通過光纜與攝像機進行LAN連接*3 1路, 100BASE-TX, 1000BASE-T |
| LAN | 通過網絡分發的個人計算機連接*3 1路, 10BASE-T, 100BASE-TX (在與個人計算機直接連接時使用交叉電纜) |
遠程操作面板 (ROP) ?AK-HRP1000MC/HRP1015MC/HRP250MC
| 電源 | 12 V DC (攝像機電源: 10 V - 16 V DC) 42 V - 57 V DC (PoE電源) |
| 功耗 | AK-HRP1000MC/HRP250MC: 0.51 A (攝像機電源: 10 V - 16 V DC) 0.15 A (PoE電源) AK-HRP1015MC: 0.44 A (攝像機電源: 10 V - 16 V DC) 0.11 A (PoE電源) |
| 工作溫度 | 0 °C 至 40 °C |
| 工作濕度 | 90%或更低 |
| 儲存溫度 | ?20 °C 至 60 °C |
| 重量 | AK-HRP1000MC: 大約1.7 kg AK-HRP1015MC: 大約1.5 kg AK-HRP250MC: 大約1.4 kg |
| 尺寸 (W x H x D) | AK-HRP1000MC: 102 mm x 385 mm x 113 mm AK-HRP1015MC: 82 mm x 355 mm x 124.4 mm AK-HRP250MC: 92 mm x 308 mm x 67 mm |
| 攝像機/ CCU控制 | 控制信號（攝像機、CCU控制） 電源16 V DC（連接CCU時）*4, 12 V DC (連接攝像機時)*4 |
| 較大電纜長度 | 連接攝像機時: 20 m 連接CCU時: 50 m |
主設置單元 (MSU)?AK-MSU1000MC
| 電源 | 12 V DC (DC 輸入范圍: 10 V - 16 V DC) 42 V - 57 V DC (PoE+ 電源) |
| 功耗 | 1.6 A (電源: 12 V DC) 0.6 A (PoE+ 電源) |
| 工作溫度 | 0 °C 至 40 °C |
| 工作濕度 | 90%或更低 |
| 儲存溫度 | ?20 °C 至 60 °C |
| 重量 | 大約4.0 kg |
| 尺寸 (W x H x D) | 482 mm x 222 mm x 81.5 mm (包括安裝支架和刻度盤高度) |
| 調節功能 | 場景文件，ND濾鏡，CC濾鏡，色溫（顏色溫度）， 主增益 (MASTER GAIN), 快門 (SHUTTER), 主基座 (MPED), 光圈 (IRIS), 攝像機選擇 |
| CCU 控制 | RS422 或 IP |
| 較大電纜長度 | 連接CCU時: 50 m |
9” 液晶彩色尋像器?AK-HVF100MC
| 電源 | DC 12 V (由攝像機或XLR) |
| 功耗 | 18 W |
| 工作溫度 | 0 °C 至 45 °C |
| 工作濕度 | 10% 至 85% (無結露) |
| 儲存溫度 | ?20 °C 至 60 °C |
| 重量 | 大約2.6 kg (不包括遮光罩) / 大約3.0 kg (包括遮光罩) |
| 尺寸 (W x H x D) | 340 mm x 234 mm x 193 mm (不包括遮光罩) 340 mm x 234 mm x 231 mm (包括遮光罩) |
| 顯示面板 | 9” |
| 像素?cái)?shù) | 1920 x 1080 (FHD) |
| 顯示顏色 | 大約1677萬種顏色 |
| 操作 | <電源>開關，<菜單>按鍵，<選擇>撥號按鍵, ///按鍵, <亮度調節> 旋轉按鍵, <對比度>旋轉按鍵，<峰值>旋轉按鍵，<輸入>開關 |
| 接口 | 攝像機 I/F 接口 (D-sub 29 pins x 1) SDI 輸入接口 (BNC x 1) DC 輸入接口 (XLR 4 pins x 1) |
| 支持的信號格式 | CAM: 1080/59.94i, 1080/50i SDI: 1080/59.94p, 1080/50p, 1080/59.94i, 1080/50i, 720/59.94p, 720/50p |
*1: 根據設置，一次只能選擇其中一個。
*2: 自動識別基準輸入的BB（黑脈沖）信號和三電平同步信號。
*3: 當[CCU模式]設置為時，IP視頻無法傳輸[2160/23.98p],[2160/23.98PsF],[1080/23.98p], 或 [1080/23.98PsF]。
*4: 可由CCU提供。
AK-UC3300MC/AK-UC3300MS
后視圖
AK-HRP1000MC
AK-HRP1015MC/ HRP250MC
AK-MSU1000MC
尺寸 單位：毫米
