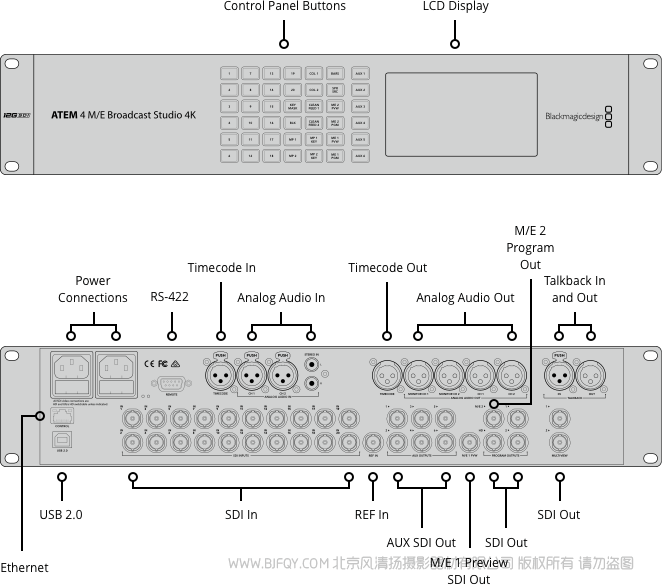

接口

視頻輸入接口總數

20

視頻輸出接口總數

13

輔助輸出接口總數

6

SDI速率

1.5G、3G、6G、12G

音頻輸入接口總數

2路XLR 2路RCA

音頻輸出接口總數

2路XLR用于節目，2路XLR用于監視器。

時間碼接口

1x XLR時間碼輸入。1x XLR時間碼輸出。

同步輸入

三電平或黑場。

視頻輸入再同步

20路輸入均配備。

SDI視頻輸入

20路可切換10bit HD/Ultra HD 4K。2通道嵌入式音頻。

其他音頻輸出

1路XLR用于時間碼，1路XLR用于對講。

SDI音頻輸出

所有SDI輸出上都嵌入2個音頻通道。

其他音頻輸入

1路XLR用于時間碼，1路XLR用于對講。

SDI節目輸出

3路可切換10bit HD/Ultra HD 4K。

下變換SDI節目輸出

1路10bit（Ultra HD 4K到HD）。

SDI預監輸出

1路可切換10bit HD/Ultra HD 4K。

Multi View數量

2路SDI

Multi View輸出

2路SDI

控制面板接口

以太網支持10/100/1000 BaseT?？刂泼姘搴颓袚Q臺主機可通過網絡直接連接。

Tally輸出

可通過以太網接口連接Blackmagic Design的GPI and Tally Interface添加。（需另購）。

計算機接口

1個USB 2.0端口。

格式

SD視頻格式

無

HD視頻格式

720p50、720p59.94、
1080p23.98、1080p24、1080p25、1080p29.97、1080p50、1080p59.94
1080i50、1080i59.94

Ultra HD視頻格式

2160p23.98、2160p24、2160p25、2160p29.97、2160p50、2160p59.94

SDI規范

SMPTE 292M、SMPTE 424M、SMPTE 2082

視頻采樣

4:2:2

色彩精度

10bit

色彩空間

REC 601、REC 709、REC 2020

產品規格

上游鍵控

16，帶色鍵/線性鍵/亮度鍵

下游鍵控

2

色度鍵控

16

對講支持

無

混音消除支持

無

線性/亮度鍵控

19

轉場鍵控（Stinger/DVE）

1個Stinger，1個DVE

疊加層總數

26

圖形發生器

19

彩底發生器

2

帶3D邊框或下拉陰影的DVE

1

控制面板

軟件或選購硬件面板

可指派窗口

16

Tally

紅色表示節目，綠色表示預監

窗口源標簽

支持

多畫面分割監看

多畫面分割監看

2路10畫面布局，共20個分割畫面

Multi View視頻格式

可選HD或Ultra HD

媒體播放器

媒體播放器

4

媒體池靜幀容量

64個，帶填充和鍵

媒體池片段容量

2個，帶填充和鍵

媒體播放器可存放的720 HD片段長度

3200幀

媒體播放器可存放的1080 HD片段長度

1440幀

媒體播放器可存放的Ultra HD片段長度

360幀

媒體池靜態圖格式

PNG、TGA、BMP、GIF、JPEG和TIFF

媒體池視頻文件格式

TGA序列

媒體池音頻文件格式

WAV、MP3和AIFF

顯示器

界面

監視器較低分辨率要求為1366 x 768像素。

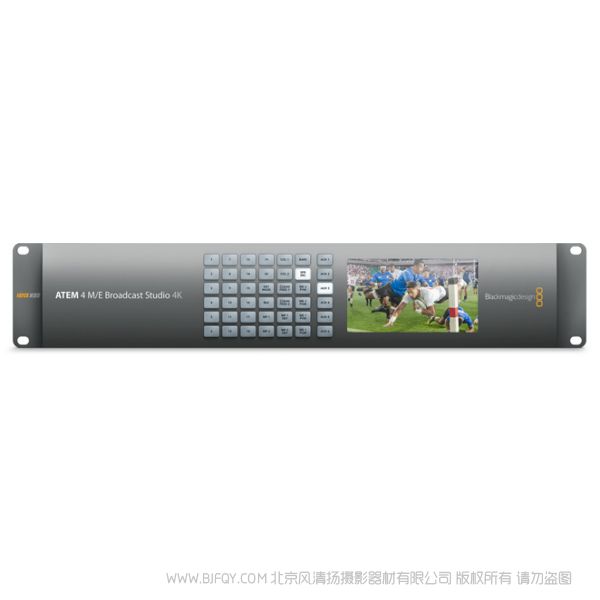

前面板

自帶高清LCD監視器用于顯示視頻，并配備42個LED按鈕用于Aux輔助切換。

處理

處理延遲

< 7條掃描線。

調音臺

2個通道混合器，每個具備24路輸入。

可選On/Off/音頻跟隨視頻（AFV）。

電平和峰值音頻表。

主增益控制。

為監看專設模擬輸出。

4K到HD下變換

支持，1路節目。

軟件

附贈軟件控制面板

附贈ATEM Software Control Panel軟件控制面板，支持 Mac 10.11 El Capitan、MacOS Sierra 10.12或更高版本 ，以及64位版Windows 8.1或64位版Windows 10操作系統。

軟件更新

使用USB 2.0接口直接連接到Mac或Windows計算機。自帶ATEM Setup Utility。

配置

通過ATEM Software Control Panel配置。ATEM切換臺主機IP地址除外，該設置需要通過USB連接切換臺主機后使用ATEM Setup Utility軟件設置。

操作系統

Mac 10.14 Mojave、
Mac 10.15 Catalina或更高版本。

Windows 8.1和10操作系統。

電源要求

電源

2個內部100-240V AC電源

功耗

300W

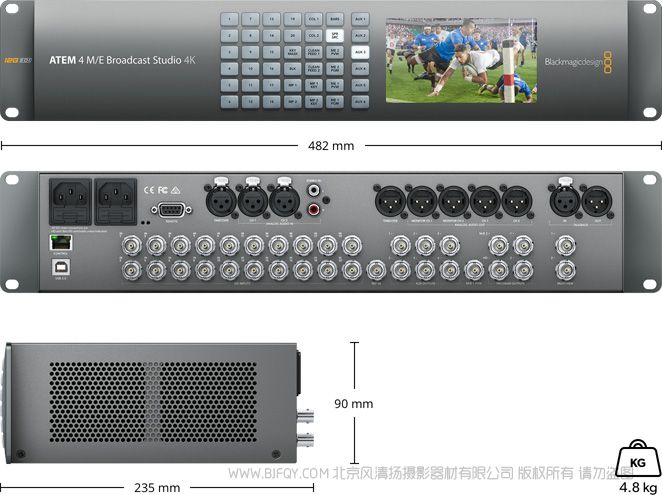

物理規格

物理安裝

物理安裝

2個機架單位

環境規格

操作溫度

0°到40° C（32°到104° F）

存儲溫度

-20°到60° C（-4°到140° F）

相對濕度

0%到90%不結露

裝箱配置

ATEM 4 M/E Broadcast Studio 4K

含有軟件和操作手冊的SD卡

保修

12個月有限制造商保修。
