簡介

可分配模塊化 X-Panel，專為 XVS 系列 和 MVS-X 系列切換臺設計

索尼是模塊化設計風格的先驅，核心在于視頻切換臺的操作?，F(xiàn)在，索尼新的切換臺控制面板的設計采用的是 ICP-X7000 系列控制面板“X-Panel”，它繼承了 CCP-8000 系列 MVS 控制面板的所有模塊化功能和操作能力，自 2001 年首次亮相以來，便贏得了良好聲譽。
X-Panel 采用模塊化風格設計，提供靈活的面板配置，它的安裝方式靈活，可平板式或曲面式安裝，甚至可分離后在兩個位置安裝。
X-Panel 可與 XVS 系列切換臺以及 MVS-X 系列切換臺結合使用，同時還能保持其模塊性和可操作性。

控制面板可供選擇以適應各種需要

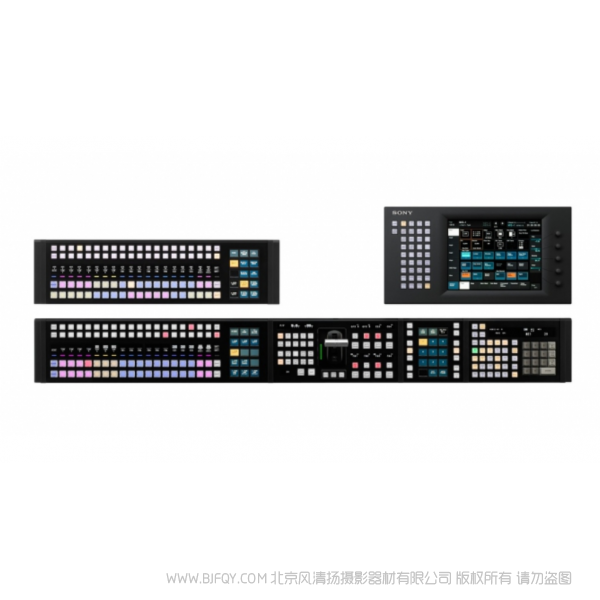

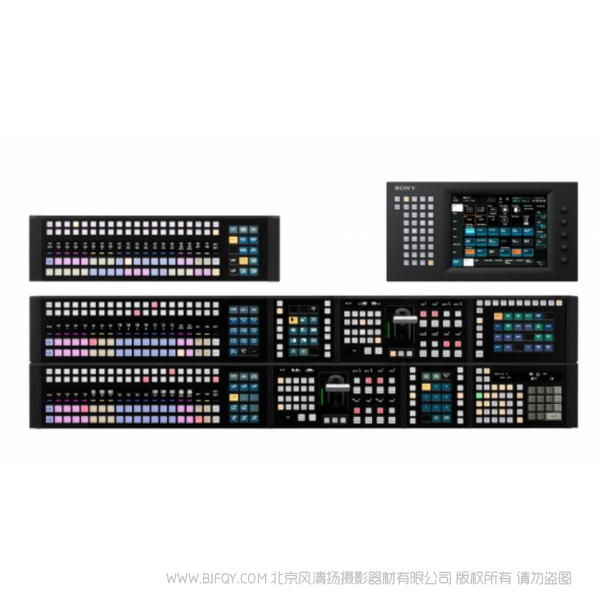

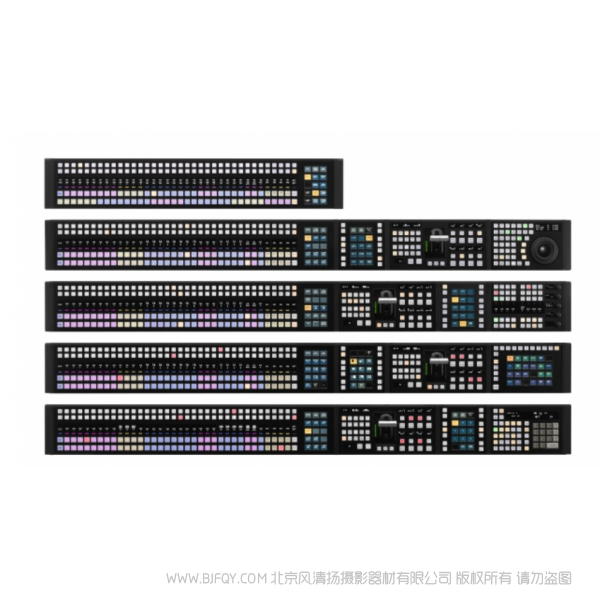

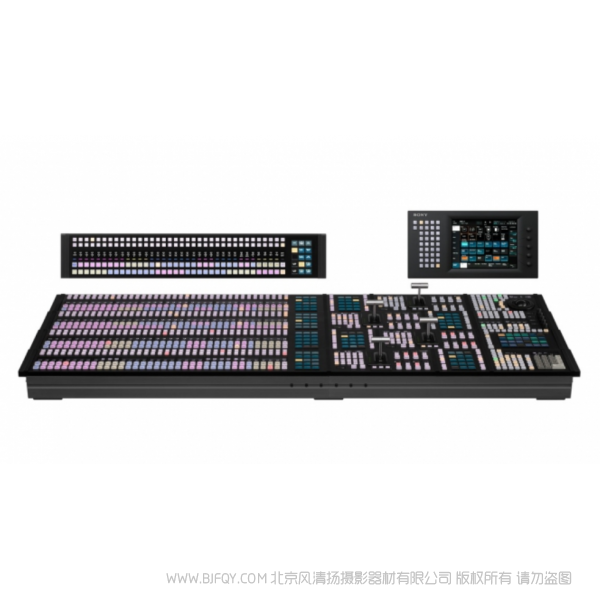

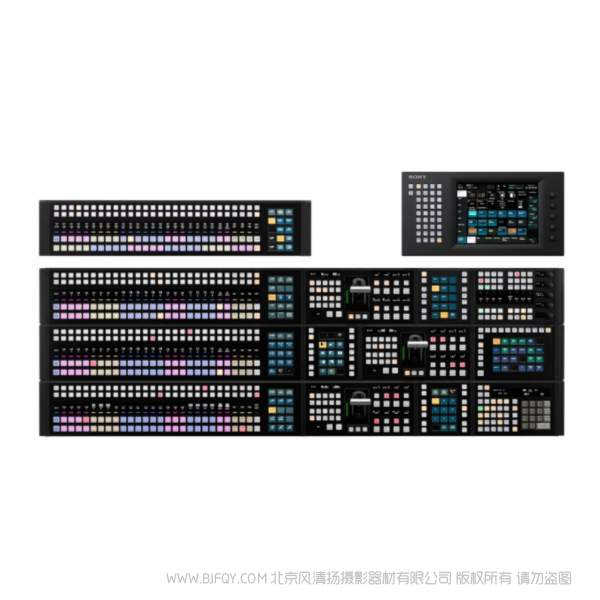

X-Panel 有多種面板可供選擇； 1 M/E 到 4 M/E 控制面板條，20 XPT、28 XPT 或 36 XPT 按鍵，標準型、狹窄型或小型面板架，組合式或分離式面板條配置，物理或虛擬控制表面。這類控制面板適用于操作空間充足的任何設施，如主控室和大型轉播車，亦適合空間嚴格受限的場合，如主控室中的后臺、小型轉播車、小型新聞制作室等。

增強的可操作性

OLED 顯示窗、RGB XPT 按鍵、液晶按鍵區以及重新設計的按鍵布局，實現穩定的狀態識別、精確的按鍵動作，滿足現場制作對速度和精確度的高要求。

提供單面板和多面板配置，提高您的選擇自由度

結合作為設備控制器的系統接口單元 (SIU) MKS-X2700 或 MKS-X7700 以及切換臺控制站 (SCS) PWS-100SC1，您可以以單面板或多面板系統的形式操作切換臺，大大提高您的選擇自由度。

用于平板電腦/PC 操作的 Virtual Shot Box 和 Virtual Menu（僅限 XVS 系列切換臺）

Virtual Shot Box 和 Virtual Menu 是 XVS 系列切換臺上的一種 Web 應用程序，能為您提供其他的切換臺操作方式，并分別具有“遠程觸控”實時用戶界面，允許第二位操作人員訪問切換臺。

分享切換臺數據的數據管理器

改進數據管理工作流程，可減少顯示的設置次數，并可用于數據備份與維護。

切換臺控制面板

? ICP-X7000 系列
? MKS-X7011 - 菜單面板
? MKS-X7017 - 36 交叉點模塊
? MKS-X7018 - 28 交叉點模塊
? MKS-X7019 - 20 交叉點模塊
? MKS-X7020 - 標準轉換模塊
? MKS-X7021 - 簡單轉換模塊
? MKS-X7023 - 鍵轉換模塊
? MKS-X7024 - Flexipad 模塊
? MKS-X7026 - 10 鍵 Pad 模塊
? MKS-X7031TB - 軌跡球模塊
? MKS-X7023 - 鍵衰減器模塊
? MKS-X7033 - Utility/Shot Box 多功能模塊
? MKS-X7035 - 鍵控制模塊
? MKS-X7040 - 空白面板 (1/3)
? MKS-X7041 - 空白面板 (1/2)
? MKS-X7042 - 空白面板 (1/6)
? MKS-X7075 – 擴展適配器
? PWS-100SC1 - 切換臺控制工作站

遠程控制面板

? MKS-8080 - AUX BUS 遠程面板
? MKS-8082 - AUX BUS 遠程面板

設備控制單元

? MKS-X2700 - 系統接口單元
? MKS-X7700 - 系統接口單元
? MKS-X7701 - Tally/GPI 輸出板
? MKS-X7702 - 串行接口板

Virtual Shot Box 軟件（僅限 XVS 系列切換臺）

? BZPS-7020 - Virtual Shot Box 基本軟件
? BZPS-7021 - Virtual Shot Box 額外軟件

Virtual Menu（僅限 XVS 系列切換臺）

? BZPS-7030 - Virtual Menu 基本軟件
? BZPS-7031 - Virtual Menu 額外軟件

屬性

靈活的 X-Panel 可分配模塊化設計

X-Panel 采用模塊化風格設計、OLED 顯示窗、RGB XPT 按鍵以及液晶按鍵區，提供靈活的面板配置。按鍵布局也經過重新設計，可為操作員提供穩定的狀態識別能力，以及精確的按鍵操作能力。X-Panel 還具備高度可分配特性； XPT FlexiPad 允許根據操作者的偏好進行功能映射自定義。

提供單面板和多面板配置，提高您的選擇自由度

結合作為設備控制器的系統接口單元 (SIU) MKS-X2700 或 MKS-X7700 以及切換臺控制站 (SCS) PWS-100SC1，您可以以單面板或多面板系統的形式操作切換臺，大大提高您的選擇自由度。

Virtual Shot Box 和 Virtual Menu 帶來更多控制的自由

XVS 系列控制面板可以使用名為 Virtual Shot Box 和 Virtual Menu 的 Web 應用程序通過以太網進行部分遠程操作。
使用 Virtual Shot Box 可對按鈕和功能進行自定義，以便您根據需要分配宏、快照、彈出框、XPT 切換和其他功能，而 MKS-X7011 菜單面板上的操作菜單可在 Virtual Menu 應用程序中使用，從而自由地進行工程操作。
這類 Web 應用程序可在任何裝有 Web 瀏覽器且安裝了以太網連接的設備上使用。這意味著也支持使用移動設備的無線操作。
使用這類應用程序?qū)?shí)現更多可能。例如，您可將 Virtual Shot Box 與控制面板結合起來用作拍攝盒，或從任何地點輔助主切換臺操作員。此外，主播或主持人可以獨自使用它，切換從體育館以及更多地方傳過來的實況圖像。

分享切換臺數據的數據管理器

改進數據管理工作流程，可減少顯示的設置次數，并可用于數據備份與維護。

規格

全部展開全部折疊

一般信息

電源要求

ICP-X7000 系列
? 42.5 V 至 57 V (PoE+)，12V DC

PWS-110SC1、MKS-X7700、MKS-X2700
? AC 100 V 至 240 V，±10%，50/60 Hz

電流消耗

ICP-X7000 系列
? 0.6A (PoE+)，2.1A DC

MKS-X7011（菜單面板）
? 0.5A (PoE+)，1.6A DC

MKS-X7075（擴展適配器）
? 0.35A (PoE+)，1.2A DC

PWS-110SC1
? 4.0A 至 1.5A

MKS-X7700
? 1.0A 至 0.5A

MKS-X2700
? 0.5A 至 0.3A

工作溫度

ICP-X7000 系列，MKS-X7700，MKS-X2700
? 5oC 至 40oC（41oF 至 104oF）

PWS-110SC1
? 5?C 至 35?C（41?F 至 95?F）

尺寸（寬/高/深）- ICP-X7000 系列（不含突出部分）

主面板
? 4 M/E，36 個交叉點按鍵（標準型）： 1522（含安裝支架）x 130 x 588 mm
? 3 M/E，28 個交叉點按鍵（標準型）： 1368（含安裝支架）x 123 x 442 mm
? 2 M/E，20 個交叉點按鍵（標準型）： 1214（含安裝支架）x 116 x 295 mm
? 2 M/E，20 個交叉點按鍵（狹窄型）： 994（含安裝支架）x 116 x 295 mm
? 2 M/E，20 個交叉點按鍵（小型）： 847（含安裝支架）x 123 x 442 mm
? 1 M/E，20 個交叉點按鍵（標準型）： 1214（含安裝支架）x 93.5 x 149 mm

尺寸（寬/高/深）- ICP-X7000 系列（不含突出部分）續

? 1 M/E，20 個交叉點按鍵（狹窄型）： 994（含安裝支架）x 93.5 x 149 mm
? 1 M/E，20 個交叉點按鍵（小型，2 排）： 847（含安裝支架）x 116 x 295 mm
? 1 M/E，20 個交叉點按鍵（小型，1 排）： 847（含安裝支架）x 93.5 x 149 mm

輔助總線面板
? 36 個交叉點按鍵： 863（含安裝支架）x 94.6 x 146 mm
? 28 個交叉點按鍵： 708（含安裝支架）x 94.6 x 146 mm
? 20 個交叉點按鍵： 554（含安裝支架）x 94.6 x 146 mm

菜單面板
? 424 x 221 x 46 mm

擴展適配器
? 262（含安裝支架）x 146 x 93 mm

尺寸（寬/高/深）- PWS-110SC1（不含突出部分）

482 x 44 x 634 mm

尺寸（寬/高/深）- MKS-X7700（不含突出部分）

482 x 176 x 486 mm

尺寸（寬/高/深）- MKS-X2700（不含突出部分）

482 x 44 x 520 mm

重量 - ICP-X7000 系列

主面板
? 4 M/E，36 個交叉點按鍵（標準型）： 39 kg
? 3 M/E，28 個交叉點按鍵（標準型）： 30 kg
? 2 M/E，20 個交叉點按鍵（標準型）： 22 kg
? 2 M/E，20 個交叉點按鍵（狹窄型）： 12 kg
? 2 M/E，20 個交叉點按鍵（小型）： 15 kg
? 1 M/E，20 個交叉點按鍵（標準型）： 12 kg
? 1 M/E，20 個交叉點按鍵（狹窄型）： 6 kg
? 1 M/E，20 個交叉點按鍵（小型，2 排）： 10 kg
? 1 M/E，20 個交叉點按鍵（小型，1 排）： 5 kg

重量 - ICP-X7000 系列（續）

輔助總線面板
? 36 個交叉點按鍵： 4.4 kg
? 28 個交叉點按鍵： 3.8 kg
? 20 個交叉點按鍵： 3.2 kg

菜單面板
? 2.5 kg

擴展適配器
? 2 kg

重量 - PWS-110SC1

14 kg

重量 - MKS-X7700

15 kg（滿載）

重量 - MKS-X2700

8 kg

遠程控制連接器

ICP-X7000 系列

LAN： RJ-45 (x1)，1000BASE-T(PoE+)

PWS-110SC1

? LAN： RJ-45 (x1)，1000BASE-T，100BASE-TX
? USB： USB A 型 (x6)，USB 3.0
? HDMI： A 型 (x1)，HDMI 版本 1.4a
? 顯示端口： 顯示端口 (x1)，顯示端口版本 1.1a

MKS-X7700

? MVS LAN： RJ-45 (x1)，1000BASE-T
? UTIL LAN： RJ-45 (x1)，1000BASE-T
? 串行 Tally： D-sub 9 針 (x2)，RS-422A
? TALLY/GPI 輸入： D-sub 37 針 (x2)，TTL 電平輸入（各 x34）
? 遙控： D-sub 9 針 (x4)，RS-422A，各種協議
? S-BUS： BNC (x1)，S-BUS 協議

可選
? TALLY/GPI 輸出*（MKS-X7701 Taly/GPI 輸出板）： D-sub 37 針 (x3)，繼電器觸點輸出 18 ch，在一幀的 54 ch 步驟中可高達 324 ch
? 遙控*（MKS-X7702 串行接口板）： D-sub 9 針 (x6)，RS-422A，各種協議，在一幀的 6 端口步驟中可高達 36 個端口

MKS-X2700

? MVS LAN： RJ-45 (x1)，1000BASE-T
? UTIL LAN： RJ-45 (x1)，1000BASE-T
? 串行 Tally： D-sub 9 針 (x2)，RS-422A
? TALLY/GPI 輸入： D-sub 37 針 (x1)，TTL 電平輸入 (各 x34)
? TALLY/GPI 輸出： D-sub 37 針 (x2)，繼電器觸點輸出 (各 x18)
? 遙控： D-sub 9 針 (x6)，RS-422A，各種協議
? S-BUS： BNC (x1)，S-BUS 協議

注

*

選購板混合配置可用于六個插槽。
