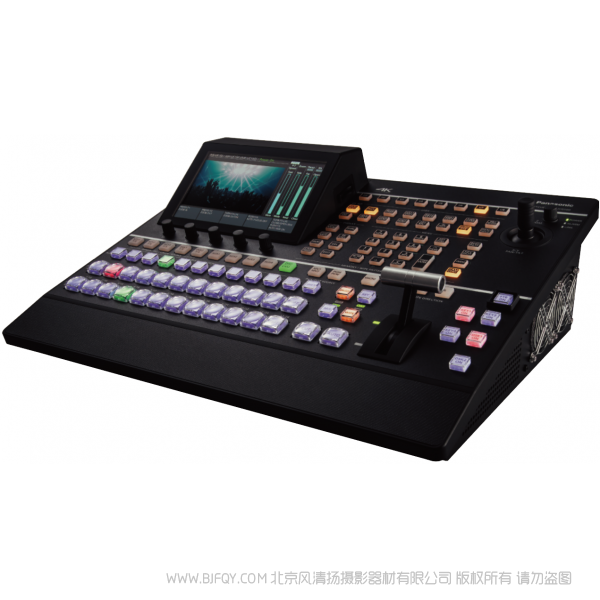

松下 Panasonic AV-UHS500MC 緊湊型多功能切換臺助力便捷的4K現場制作 4K制作切換臺
￥ 195000.00元
相關推薦
AV-UHS500MC
4K制作切換臺
緊湊型4K/12G-SDI 現場制作切換臺
緊湊型多功能切換臺助力便捷的4K現場制作
功能豐富的4K/HD 多格式制作切換臺，延續了Panasonic 切換臺系統高性能、 高可靠性的傳統。
擁有緊湊的一體化機身，這款4K 視頻制作切換臺的操作性不僅傳承了HD 切換 臺的全部基因，更搭載了多項高端應用功能。除了應用在演播室、轉播車、大學階梯教室、企業會議室等場合，AV-UHS500MC 還非常適合電子現場制作系 統（EFP）。其設計便于攜帶和安裝，它將成為舞臺及其他賽事活動制作的首選工具。
○支持多種接口： 12G-SDI/3G-SDI/HDMI
○支持UHD/HD 多格式
○配備兩個選件插槽，支持功能擴展
○輸入/ 輸出數： 8 個輸入/ 7 個輸出（標配），16 個輸入( 安裝2個輸入 附加選件板時)/15個輸出 ( 安裝2個輸出附加選件板時)
○5個鍵控器，獲得豐富的圖像效果
○支持上/ 下變換功能、HDR/SDR 轉換功能和ITU-R BT.2020/BT.709 轉 換功能；掃描轉換和幅型變換功能；色彩校正功能
○4條AUX總線， AUX 1和AUX 2具有MIX轉換功能。DSK 1和DSK 2 可分配給AUX 1和AUX 2進行上鍵。
○松下一體化攝像機控制
靈活支持4K 和HD 混合操作
支持12G-SDI/3G-SDI/HDMI
支持標準的單根12G-SDI 同軸電纜傳輸4K視頻，使高質量4K視頻制作的設置和操作更簡易。此外，支持HDMI，允許通過電腦直接輸入數據進行直播制作，例如在研討會和講座進行期間，無需另配HDMI 轉換器。
8個SDI輸入、2個HDMI輸入*1
8個SDI輸出、2個HDMI輸出
在4K模式下，也可提供與高清操作相同數量的輸入和輸出。另可根據需要，通過在兩個擴展槽添加選購板卡來增加接口數量。
| 輸入接口的 數量 | 12G/3G-SDI | 8 個輸入，標準/ 16 個輸入，較多*2 |
| HDMI | 2 個輸入，標準*1 / 8 個輸入，較多*2 | |
| 輸出接口的 數量 | 12G/3G-SDI | 5個輸出，標準/13個輸出，較多*2 |
| HDMI | 2個輸出，標準 /8 個輸出，較多*2 |
*1: HDMI輸入通道使用數量的增加，會導致SDI輸入的數量減少。HDMI輸入與CPRM(無法輸入)不兼容。
*2: 當安裝可選單元時。詳情請見封底。
支持UHD/HD 多格式
支持4K/3G/HD多種格式，包括2160/50p、59.94p和1080/50p、59.94p。
UHD/HD功能對照
| AV-UHS500MC | ||
| 4K(UHD) 模式 | 2K(HD) 模式 | |
| DVE | 選配(AV-UHS5M5MC) | 標準 |
| CLIP | 1ch | 2ch |
| STILL | 1ch | 2ch |
所有輸入接口都有幀同步器
所有輸入通道都有內置幀同步器。同步鎖定功能還支持采用外部同步信號( 黑場或三電平) 的系統同步。
多種內置轉換功能，包括上/ 下變換
擁有多種轉換功能，作為標準配置。無需外部轉換盒。
? 上/ 下變換功能
? HDR/SDR 轉換功能
? ITU-R BT.2020/BT.709 轉換功能
? 掃描和幅型轉換功能
? 色彩校正功能
支持視頻輸入 / 輸出
強大的鍵控器和存儲功能實現多種圖像效果
多種視頻轉換和效果
除了標準的劃像、混像和切換轉換，還提供了2通道的DVE轉換模板， HD模式下包含多種轉換圖案，如縮放、滑動、擠壓和3D劃像。4K模式的DVE功能需要增加AV-UHS5M5MC選件。
視頻幀存
靜態（STILL）或視頻（CLIP）圖像，高清模式下各2通道和4K模式下的各1通道，可錄制、載入并選作信號源進行回放，幀存包含鍵通道（4K模式下，較多可以存儲18秒移動圖像）。
4條AUX 總線，DSK 1和DSK 2可分配給AUX 1和AUX 2進行上鍵
配備2條PinP總線和4條AUX總線。硬邊和軟邊效果可適用于PinP總線。除了切換、總線輸出轉換功能（PinP和AUX總線輸出轉換效果），還支持混像（僅AUX總線1和2）。通過AUX總線和M/E部分，可靈活實現多種節目組合的輸出。DSK 1和DSK 2還可分配給AUX 1和AUX 2進行上鍵。
5 個鍵控器
3個鍵控器，外加2個下游鍵（ DSK），支持亮度鍵、線性鍵、full鍵的功能。KEY 1和DSK 1可指派為色鍵，采用品質卓越的Primatte? 算法*，應用于實時摳像處理。本裝置支持2個通道的PinP。
* 該算法廣泛應用于流行非線性編輯系統，用于全球電影、電視節目、音樂視頻和廣告制作等。
多種存儲功能實現流暢的現場制作
■快拍存儲器
較多可注冊并調用100種背景劃像模式、PinP尺寸、邊框?qū)挾群推渌曨l效果?？梢栽O(shè)置“溶像效果”，確保從當前圖像順利切換到快拍存儲器中注冊的圖像或操作。
■事件存儲器
使用事件存儲功能，可以在時間軸上依次注冊并回放多達64個圖像效果。這樣就可以輕松順暢地執行高表現力的連續效果。較多可以注冊100個事件存儲器。
■宏存儲器
該功能允許記錄和回放控制面板上的一系列操作。還可以記錄和回放設置信息，如輸入/輸出和鍵控器，使涉及復雜操作的視頻效果易于執行。宏存儲器回放是通過分配給交叉點按鍵來執行的。
SDHC/SDXC存儲卡插槽
可使用SDHC/SDXC存儲卡保存視頻幀存、快拍存儲數據、事件存儲數據和設置數據。
一體化攝像機控制功能
兩通道多畫面監看功能
兩種獨立的多畫面監看輸出功能，作為標準配置，較多可在一個屏幕上顯示16個分屏（總共10種模式）。
? 多畫面監看布局有10種模式可供選擇，包括4分屏、5分屏（兩種模式）、6分屏（兩種模式）、9分屏、10分屏（兩種模式）、12分屏*和16分屏。
? 可以顯示源名、Tally、音頻電平表、時鐘和安全標記。
? 在匹配模式（視頻圖像與分割框大小相同）和擠壓模式（將源名和音頻電平表放在圖像外部）之間進行選擇。
* 不能在720p 分辨率下操作。
7 英寸LCD 顯示器，具有出色的可視性和易于操作的控制面板
*1: 僅適于4K模式的still/clip（ 靜止/動態）。
*2: 連接AV-UHS5M3MC時，A1-A3 和B1-B3 。
*3: 連接AV-UHS5M4MC ，A1-A3 和B1-B3 。
根據需要使用五個可選單元進行功能擴展
可選單元
系統配置
尺寸
單位：毫米（英寸）
相關設備
可通過AV-UHS500MC 進行攝像機控制的松下一體化攝像
詳情，請參見松下網站 (
https://pro-av.panasonic.net/en/
)。
運行驗證的第三方設備
Lawo LBP SNAP 系列
遠程操作面板
* HDMI和HDMI高清多媒體接口以及HDMI標志是HDMILicensingAdministrator,Inc 在美國及其他國家的商標或注冊商標。
* SDHC和SDXC標志是SD-3C,LLC的商標。
* Primatte?是IMAGICADIGIXInc.的注冊商標。Primatte?的版權歸IMAGICADIGIXInc所有。Primatte?的歸IMAGICADIGIXInc所有。
* 規格如有變更，恕不另行通知。
| 制作切換臺 AV-UHS500MC | |||
| 常規 | |||
| 電源 | AC 100 V 至240 V, 50 Hz/60 Hz | ||
| 功耗 | 1.5 A | ||
| 工作溫度 | 0°C至40°C | ||
| 工作溫度 | 10% 至90% ( 無結露) | ||
| 存儲溫度 | 0°C至40°C | ||
| 存儲溫度 | 10% 至90% ( 無結露) | ||
| 重量 | 大約7 kg | ||
| 尺寸 (W x H x D) | 440 mm x 170 mm x 360 mm （不包括凸出部分） | ||
| 視頻接口 | |||
| SDI 輸入 1 至 SDI 輸入 8 接口 | 8 路（使用選配單元時，較多可增加8 路） ? 接口: BNC x 8 ? 色彩空間轉換功能 ? 幀同步器功能 ? 接口 至 配備簡單的格式轉換器。 ? 接口 至 配備上變換器。 ? 接口 至 配備色彩校正器。 * SDI 輸入 1/2 使用時， HDMI 輸入 1/2 不可用。 | ||
| 12G-SDI | 12G-SDI, 符合SMPTE ST 2082-10 標準 | ||
| 3G-SDI | 3G-SDI, 符合SMPTE292 標準 ( 與Level A/B 兼容) | ||
| HD-SDI | HD-SDI, 符合SMPTE292M 標準 | ||
| HDMI 輸入 1 至 HDMI 輸入 2 接口 | 2 路（使用選配單元時，較多可增加6 路） 視頻格式輸入: 720p/59.94 Hz, 720p/50 Hz, 1080i/59.94 Hz, 1080i/50 Hz, 1080p/59.94 Hz, 1080p/50 Hz, 1080p/29.97 Hz, 1080p/25 Hz,1080p/24 Hz, 1080p/23.98 Hz, 2160p/59.94 Hz, 2160p/50 Hz, 2160p/29.97 Hz, 2160p/25 Hz, 2160p/24 Hz, 2160p/23.98 Hz PC 格式輸入: 4K (3840 x 2160, 60 Hz), WQHD (2560 x 1440, 60 Hz), WUXGA (1920 x 1200, 60 Hz), UXGA (1680 x 1200, 60 Hz), WSXGA+ (1680 x 1050, 60 Hz), SXGA (1280 x 1024, 60 Hz), WXGA (1280 x 768, 60 Hz), XGA (1024 x 768, 60 Hz) 模式: Full/Fit-H/Fit-V ? 掃描和幅型轉換功能、幀同步器及色彩空間轉換功能 ? 接口: HDMI x 2 ? 此接口不支持CPRM 技術。 * HDMI 輸入 1/2 使用時， SDI 輸入 1/2 不可用。 | ||
| SDI 輸出 1 至 SDI 輸出 5 接口 | 5 路（使用選配單元時，較多可增加8 路） ? 接口: BNC x 5 ? 下變換器至1080p，色彩空間轉換功能 ? PGM, PVW, CLN, ME PGM, MV1 至 MV2, AUX1 至 AUX4, 鍵預 監, 可以指定輸出。 | ||
| 12G-SDI | 12G-SDI, 符合SMPTE ST 2082-10 標準 | ||
| 3G-SDI | 3G-SDI, 符合SMPTE292 標準（與Level A 兼容） | ||
| HD-SDI | HD-SDI, 符合SMPTE292M 標準 | ||
| HDMI 輸出 1 至 HDMI 輸出 2 接口 | 2 路（使用選配單元時，較多可增加6 路） ? 接口: HDMI x 2 ? 不支持掃描和幅型轉換功能 ? 色彩空間轉換功能 ? PGM, PVW, CLN, ME PGM, MV1 至 MV2, AUX1 至 AUX4, 鍵預 監, 可以指定輸出。 | ||
| 信號格式 | 2160/59.94p, 50p, 29.97p*1, 25p*1, 24p*1, 23.98p*1, 1080/59.94p, 50p, 29.97PsF, 25PsF, 24PsF, 23.98PsF, 59.94i, 50i,720/59.94p, 50p | ||
| 信號處理 | R: G: B 4: 4: 4 8 bit / 4: 2: 2 10 bit ( 僅限HDMI) | ||
| Y: CB:CR 4: 2: 2 10 bit | |||
| ME 數量 | 1ME | ||
| 同步接口 | |||
| 參考接口 參考輸入/ BB 輸出 | 在Genlock 模式下：黑場或三電平同步輸入信號（帶環路輸出） ? 在外部同步模式下執行環通輸出。 ? 如果不使用環通輸出，則提供75Ω 接口。 ? 接口 : BNC x 2 ? 與支持的系統格式相同的黑場頻率。 ? 對于24.00p 格式，不支持黑場輸入信號。 ? 使用1080 /23.98PSF 格式, 10 字段ID 的黑場 (SMPTE318M 標準) 或支持的三電平同步信號。 ? BB 信號在內部同步模式下從兩個接口輸出。 | ||
| 視頻延遲時間 | 1 路 (H) | 當幀同步器設置為[ 關閉] 并且上變換器和下變換器都不工作 | |
| 1 幀 (F) | 當幀同步器設置為[ 開] 并且上變換器和下變換器正在工作 | ||
| ? 當信號通過PinP, DVE, 多視圖，向下變換或HDMI 輸入，每種情況 下較大延遲1 幀。 | |||
| 控制接口 | |||
| LAN 接口 | 兼容1000BASE-TX 和AUTO-MDIX（用于IP 協議） ? 連接電纜: LAN 電纜 (CAT5E), 較大100 m, STP ( 屏蔽雙絞線) 推薦電纜 ? 接口: RJ-45 | ||
| TALLY GPI 接口 | 輸入: 8 輸入，光電耦合器感測 輸出: 19 輸出；從R/G TALLY 中選擇 報警：1 輸出，開路集電極輸出（負邏輯） | ||
| 選配單元 | |||||
| 常規 | |||||
| AV-UHS5M1MC | AV-UHS5M2MC | AV-UHS5M3MC | AV-UHS5M4MC | AV-UHS5M5MC | |
| 電源 | DC 12 V AV-UHS500MC 提供 | ||||
| 功耗 | 15 W 1.2 A | 16 W 1.3 A | 14 W 1.1 A | ||
| 工作溫度 | 0°C 至 40°C | ||||
| 工作溫度 | 10% 至 90% (無結露) | ||||
| 存儲溫度 | 0°C 至 40°C | ||||
| 存儲溫度 | 10% 至 90% (無結露) | ||||
| 重量 | 大約371 g | 大約353 g | 大約354 g | ||
| 尺寸 (W x H x D) | 112 mm x 42 mm x 167 mm (不包括凸出部分) | 112 mm x 42 mm x 166 mm (不包括凸出部分) | |||
| SDI 輸入單元 AV-UHS5M1MC | |||||
| SDI 輸入 1 至 SDI 輸入 4 接口 | 4 路 ? 接口: BNC x 4 ? 幀同步器功能 ? 上變換器已安裝 ? 色彩空間轉換功能 ? 色彩校正裝置 | ||||
| 12G-SDI | 12G 串行數字，符合SMPTE ST 2082-10 標準 ? 0.8 V [p-p] ± 10% (75 Ω) ? 自動均衡器80m（使用電纜時） | ||||
| 3G-SDI | 3G 串行數字，符合SMPTE292 標準 (Level A/B) ? 0.8 V [p-p] ± 10% (75 Ω) ? 自動均衡器100m（使用電纜時） | ||||
| HD-SDI | HD 串行數字，符合SMPTE292M 標準 ? 0.8 V [p-p] ± 10% (75 Ω) ? 自動均衡器100m（使用電纜時） | ||||
| SDI 輸出單元 AV-UHS5M2MC | |||||
| SDI 輸入 1 至 SDI 輸入 4 接口 | 4 路 ? 接口: BNC x 4 ? 下變換器 ? 色彩空間轉換功能 ? PGM, PVW, CLN, ME PGM, MV1 至 MV2, AUX1 至 AUX4, 鍵 預監, 可以指定輸出。 | ||||
| 12G-SDI | 12G 串行數字，符合SMPTE ST 2082-10 標準 0.8 V [p-p] ± 10% (75 Ω) | ||||
| 3G-SDI | 3G 串行數字，符合SMPTE292 標準（Level A） 0.8 V [p-p] ± 10% (75 Ω) | ||||
| HD-SDI | HD 串行數字，符合SMPTE292M 標準 0.8 V [p-p] ± 10% (75 Ω) | ||||
| HDMI 輸入單元 AV-UHS5M3MC | |||||
| HDMI 輸入 1 至 HDMI 輸入 3 接口 | 3 路 視頻格式輸入: 720p/59.94 Hz, 720p/50 Hz, 1080i/59.94 Hz, 1080i/50 Hz, 1080p/59.94 Hz, 1080p/50 Hz, 1080p/29.97 Hz, 1080p/25 Hz, 1080p/24 Hz, 1080p/23.98 Hz, 2160p/59.94 Hz, 2160p/50 Hz, 2160p/29.97 Hz, 2160p/25 Hz, 2160p/24 Hz, 2160p/23.98 Hz PC 格式輸入: 4K (3840 x 2160, 60 Hz), WQHD (2560 x 1440, 60 Hz), WUXGA (1920 x 1200, 60 Hz), UXGA (1680 x 1200, 60 Hz), WSXGA+ (1680 x 1050, 60 Hz), SXGA (1280 x 1024, 60 Hz), WXGA (1280 x 768, 60 Hz), XGA (1024 x 768, 60 Hz) 模式: Full/Fit-H/Fit-V ? 接口: HDMI x 3 ? 幀同步器功能 ? 色彩校正裝置。 ? 掃描和幅型轉換功能、色彩空間轉換功能 ? 此接口不支持CPRM 技術。 | ||||
| HDMI 輸出單元 AV-UHS5M4MC | |||||
| HDMI 輸出 1 至 HDMI 輸出 3 接口 | 3 路 模式: Fit-V, Fit-H, Full, Full-90%, Full-80% 像素大小: 自動, WQHD (2560 x 1440, 60 Hz), WUXGA (1920 x 1200, 60 Hz),UXGA (1680 x 1200, 60 Hz), WSXGA+ (1680 x 1050, 60 Hz), SXGA (1280 x 1024, 60 Hz), WXGA (1280 x 768, 60 Hz), XGA (1024 x 768, 60 Hz), 原生 色彩: 自動, RGB, YUV444, YUV422 ? 接口: HDMI x 3 ? PGM, PVW, CLN, ME PGM, MV1 至 MV2, AUX1 至 AUX4, 鍵 預監, 可以指定輸出。 ? 掃描和幅型轉換功能、色彩空間轉換功能 | ||||
