這款新的4K型號結合了ATEM Constellation HD的所有強大廣播級功能，并搭載40路帶格式轉換的12G-SDI輸入。

NAB 2023， 美國拉斯維加斯 - 2023年4月16日，星期日 - Blackmagic Design今日發布了ATEM Constellation系列的較新Ultra HD型號——ATEM 4 M/E Constellation 4K，搭載40路帶格式轉換的12G-SDI輸入，支持格式上至Ultra HD 2160p60。這款新的4K型號擁有與ATEM 4 M/E Constellation HD同樣強大的功能，搭載24路12G-SDI輔助輸出，16個上游ATEM Advanced Chroma Keyer，4個下游鍵控，4個Ultra HD媒體播放器，2個SuperSource處理器等。ATEM 4 M/E Constellation 4K將于6月起由Blackmagic Design全球經銷商發售，售價為US$8995。

ATEM 4 M/E Constellation 4K將于2023年度NAB的N2601號Blackmagic Design展位上亮相。

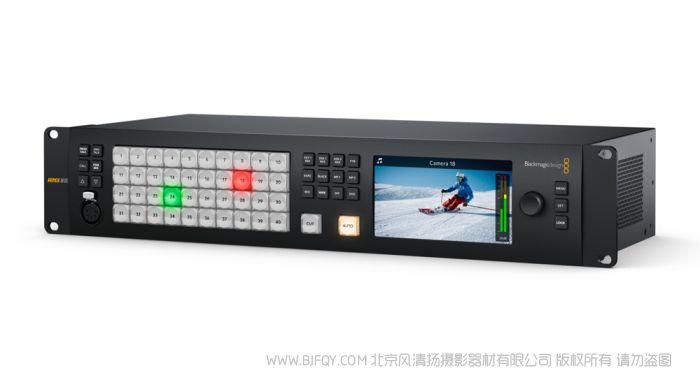

ATEM Constellation切換臺采用緊湊的機架設計，并自帶控制面板。讓工作人員在設備設置調試階段和突發緊急情況時直接操控切換臺。此外，切換臺還配備一塊LCD大屏幕，方便用戶查看節目輸出，并通過屏幕菜單快速更改切換臺的各項設置。這樣的緊湊設計非常適合移動式現場制作，切換臺后側包括了3G-SDI或12G-SDI輸入、3G-SDI輔助輸出、平衡音頻接口和以太網控制接口。該系列的頂配款4 M/E型號則搭載RS-422串行控制接口和MADI數字音頻接口。

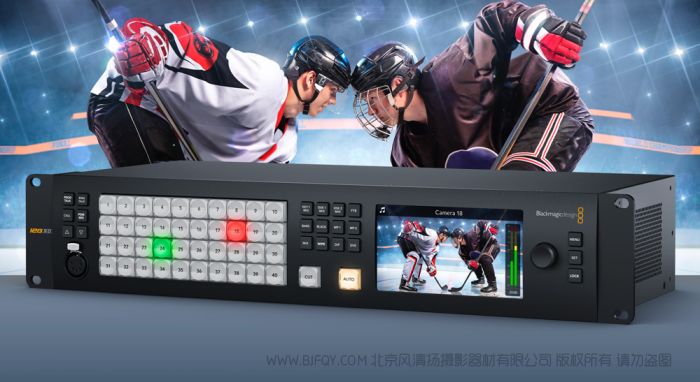

ATEM Constellation切換臺系列是演唱會和音樂節等場合的理想設備方案。用戶可以將攝影機部署在舞臺各處進行拍攝，獲得角度豐富的精彩動感畫面。豐富輸入和DVE也成為實況體育節目的得力助手，以多層畫面合成全方位呈現賽事全程。直播是電視節目制作的快速途徑，強大的內部圖文和多個ATEM Advanced Chroma Keyer定能助用戶出色完成復雜多樣的節目制作。與此同時，ATEM Constellation也是教會活動播出的理想選擇，因?yàn)樗粌H具備專業制作水準，而且還簡單易用，業余制作團隊只需稍加培訓即可上手操作。

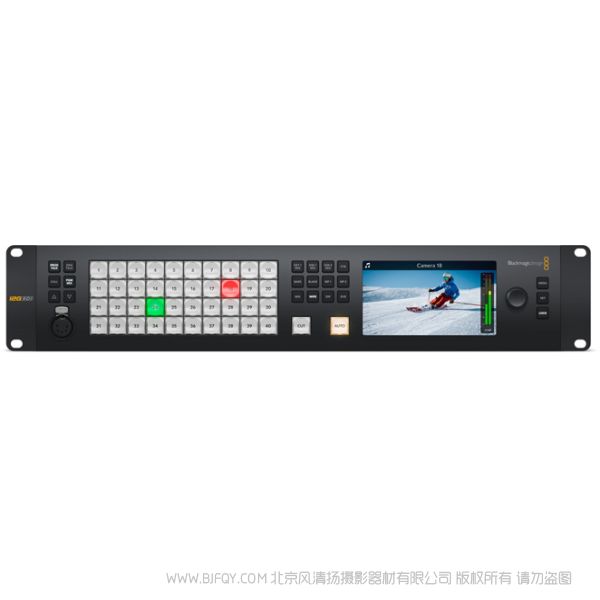

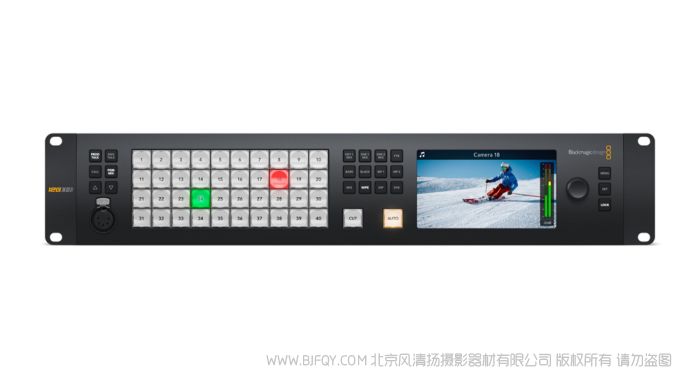

ATEM Constellation的前面板內置控制面板，因此用戶可以隨時到設備上直接進行控制。前面板控制按鈕采用了和全尺寸控制面板一樣的優質按鈕，扎實穩健且值得信賴。用戶還可以從前面板控制各類鍵控、媒體和淡入黑場效果。此外，使用切換臺前面板上的LCD和菜單按鈕還能獲取幾乎所有操控功能。

ATEM Constellation系列切換臺設有大量完全獨立的輸出。這些SDI輸出非常強大，因?yàn)橛脩艨梢詫⑷魏蜸DI輸入或內部源單獨指派到每路SDI輸出上。這是把獨立信號指派到舞臺屏幕、母版錄機和流媒體處理器的理想選擇。SDI輸出還可以用于ISO單獨記錄，讓每臺錄機獲得經過再同步的、擁有匹配時間碼的切換臺輸入。所有SDI輸出都含有節目音頻、RP-188時間碼、SDI攝影機控制、Tally和對講信號。

流媒體直播方面，ATEM Constellation上的USB-C接口可被識別為網絡攝像頭信號源。軟件會把ATEM Constellation當成普通的網絡攝像頭信號，實則卻是一臺現場制作切換臺。這樣就能確保它與任何視頻軟件之間的兼容性，以及全分辨率1080HD畫質。

切換臺內置的多畫面分割能讓用戶在一臺監視器上查看多路信號源。ATEM 4 M/E Constellation型號擁有4套獨立的多畫面分割。所有外部SDI輸入和所有內部視頻信號源都可以被指派到任何一個分割畫面上。所有多畫面分割都可以完全自定義，并且可以單獨設置為4、7、10、13或16個同時的分割畫面視圖。用戶可以在每個分割畫面上疊加顯示Tally邊框、源標簽和VU表。此外，每個分割畫面上還會顯示紅色和綠色的Tally邊框，讓用戶明白哪些信號正在播出。

ATEM Constellation擁有較多四個獨立DVE，具體數量視型號而定，用戶可以調整圖文位置，創建畫中畫合成。DVE畫質驚人，并且支持位置、大小和縮放的實時調整。DVE能幫助用戶創建專業的畫中畫效果，并帶有自定義3D邊框、陰影和燈光等效果。這些DVE還可以用來創建無比新奇的DVE轉場效果，通過擠壓和翻轉等效果為節目增添趣味性。用戶還可以將自定義圖文和DVE轉場結合使用，打造出極具個性的圖文劃像轉場。ATEM 4 M/E Constellation 4K包含兩個SuperSource處理器，能處理更多DVE。

ATEM Constellation配備內置對講功能，能幫助創意團隊在制作全程及時溝通，保持步調一致。產品的對講功能支持5針XLR耳機接口，位于后側的RJ12接口可連接ClearCom和RTS等工業標準對講系統。用戶可獲得全面的對講控制，包括節目和工程通訊、查聽麥克風反饋到耳機的側音控制，以及節目音頻混合，對整體制作了如指掌。ATEM Constellation還支持使用15和16號SDI通道實現SDI對講，和Blackmagic Design的攝影機系列建立雙向通訊。用戶還可以使用13和14號通道作為工程對講專用通道。

切換臺自帶的媒體池能存儲廣播級品質的RGBA圖文和動畫素材，并可通過4個媒體播放器即時播放。內置媒體池能保存圖文供媒體播放器使用，4 M/E型號能保存60張靜幀和較高400幀動畫。

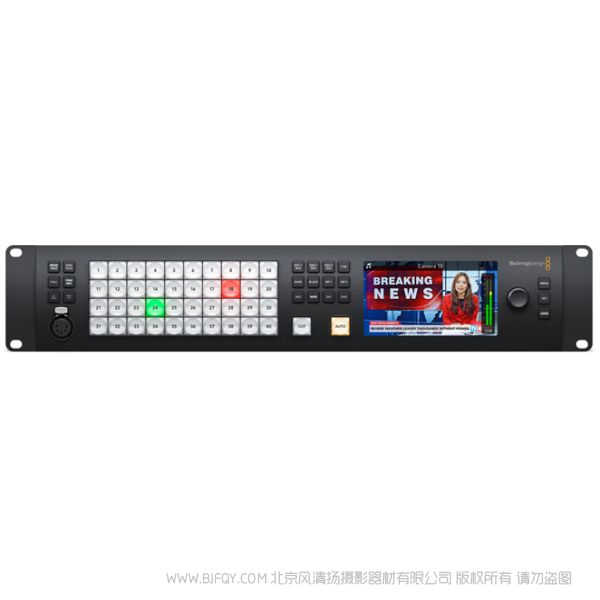

ATEM Constellation是新聞或虛擬演播廳制作的得力助手，因?yàn)樗鋫涠鄠€ATEM Advanced Keyer，能獲得高品質色度摳像或亮度摳像。切換臺所配備的色鍵是一項非常強大的工具，它能通過拾色器對背景色彩進行采樣，從而自動生成摳像參數，提供精準的邊緣和光斑控制，甚至還有前景色彩校正器來匹配前景層和背景層的風格，力求獲得天衣無縫的合成效果。這個鍵控也可以用于圖案和DVE摳像。4 M/E型號搭載16個ATEM Advanced Keyer。

每列M/E均設有4個上游色度鍵控，能為用戶提供打造虛擬場景的理想解決方案。有了如此豐富的ATEM Advanced Chroma Keyer，用戶可以為每臺攝影機使用一個鍵控，在自定義背景上創建出無縫的攝影機合成效果。用戶可以用外部圖像處理器制作虛擬場景，或者從媒體播放器和媒體池加載提前渲染好的靜幀圖像背景，搭建固定機位虛擬場景。用戶可以設置宏命令來更改攝影機，并將正確的背景加載到媒體播放器中。有了如此多的靈活性，用戶就可以嘗試使用不同的演播室部署方案了。

除了M/E列中提供的DVE之外，4 M/E型號還具備兩個強大的SuperSource多層處理器，它擁有4個額外的DVE圖層外加一個背景層，這些全部可以在ATEM Constellation中顯示為一路額外輸入源。任何切換臺的視頻輸入都可以供每個SuperSource DVE使用，然后再將所有圖層疊加到一起，置于媒體池自定義背景之上。SuperSource功能相當于額外內置了一個多層視覺特效切換臺。SuperSource非常適合制作訪談類節目的畫中畫顯示，因?yàn)檫@樣一來，用戶就可以設置理想的畫面效果，同時還能將主DVE留給其他任務使用。

SDI輸入還可以處理所有視頻輸入上的內嵌音頻和混音工作。節目輸出還包括對講、Tally、攝影機控制信息。這樣一來，用戶就可以將任何一路切換臺SDI輸出連接回攝影機，獲得節目返送畫面、攝影機控制以及對講信號。

ATEM Constellation內置Fairlight調音臺，這使它能輕松勝任極為復雜的現場混音工作。這款內部調音臺配備多達156個輸入通道，是規模龐大的現場制作切換臺內置調音臺。來自所有SDI視頻輸入上的音頻可被解嵌并發送到調音臺。除此之外，4 M/E型號還額外設有調音臺輸入通道，用于MADI音頻輸入。每路輸入均配有高品質6頻段參量均衡器、壓縮器、限制器、擴展器以及噪聲門，并帶有全面聲像控制。用戶還可以獲得模擬輸入、對講麥克風以及媒體播放器等額外通道。如此強大的音頻處理均可通過ATEM Software Control軟件控制面板或Mackie兼容的控制面板實現操控。

ATEM Constellation可使用各類控制面板，有三款A(yù)TEM Advanced Panel硬件控制面板型號供您選擇。ATEM Advanced Panel硬件控制面板系列配有用戶熟悉的行業標準M/E風格布局。每款控制面板都設有用于菜單控制的內置LCD屏幕，可自定義亮度色彩的優質按鈕，以及一個DVE搖桿和T型推桿，所有M/E按鈕列均設有集成式LCD屏幕，可動態反饋輸入按鈕標簽。規模龐大的4 M/E型號則配備四個M/E列，每列提供40個輸入按鈕，以及四個獨立的系統控制LCD屏幕。

“我們很高興推出ATEM Constellation系列的大型4K型號?！盉lackmagic Design首席執行官Grant Petty說?！癆TEM Constellation HD系列機型自去年NAB發布以來深受用戶喜愛。從那時起大家就一直希望我們能推出一款12G-SDI Ultra HD型號，供當前HD現場制作使用，并在未來處理Ultra HD工作。”

ATEM 4 M/E Constellation 4K主要功能

• 先進設計搭配內置前面板控制。
• 40路帶格式轉換的12G-SDI輸入。
• 24個可自定義12G-SDI輸出。
• 搭載USB輸出，可作為網絡攝像頭信號，支持各種視頻軟件。
• 4個獨立多畫面分割，可提供多種布局選項。
• 4個獨立的DVE。
• 專業對講，兼容ClearCom和RTS系統。
• 內部媒體池可存儲多個靜幀和動態圖形。
• 配備16個ATEM Advanced Chroma Keyer。
• 兩個SuperSource多圖層處理器。
• 多速率12G-SDI兼容所有HD和Ultra HD電視標準，較高2160p60。
• 內置規模龐大的156通道Fairlight調音臺。
• 兼容所有ATEM硬件控制面板。

供貨及價格

ATEM 4 M/E Constellation 4K將于6月由Blackmagic Design全球各經銷商發售，售價US$8995（不含稅）。
