畫質和數據處理

研發突破開啟通向未來之路

佳能各個部門的精英所組成的開發團隊帶來了全像素雙核CMOS AF這項改變數碼單反相機使用方式的新技術。團隊結合每個人的智慧與專長，各個部門緊密合作終于攻破了重重障礙，在共同的努力下將構想較終轉化為這項新的技術。全像素雙核CMOS AF的誕生證明了之前所有辛勤的努力都是值得的。作為相機制造商，這一突破的取得都源自于佳能多年來自主生產元件的經驗積累。

福田“我認為在巧妙地將光電二極管分為兩個的同時保持了成像性能是這次的一大突破。只是簡單地在光電二極管間植入某個元件實現雙重結構，會對數碼單反相機才有的背景虛化等成像性能有所影響。能在不損失畫質的前提下完成自動對焦具有非常重要的意義?！?/p>

為處理自動對焦的信息開發了專用的處理器。

宮成“全像素雙核CMOS AF的自動對焦信號，其信息量是圖像感應器上有效像素數的兩倍。雖然信息處理可以由數字影像處理器來完成，但是，我們相信那樣會產生太大負荷，因此專用的處理器就應運而生了。通過處理器預處理數據，以便讓數字影像處理器進行下一步的處理工作，這樣就實現了處理過程的優化和提速?！?/p>

為了實現全像素雙核CMOS AF的新結構，對算法也進行了大規模的重新設計。

阪口“盡管采用了同取景器自動對焦一樣的相差檢測方式，由于感應器和光學設計的不同，仍有必要設計一款新的算法。但只是設計還遠遠不夠，還需要逐一進行測試。尤其針對某些情況著重進行了攻艱，例如，透過樹葉的陽光、汽車發動機蓋反射光、以及昏暗場景中的光點等受到光飽和影響的場景。通過重復一些枯燥的工作，如在炎熱的夏天頂著日曬每天連續拍攝明亮的被攝體3個小時，算法較終得以改進，我們較終取得了勝利的果實?！?/p>

全像素雙核CMOS AF”相比現有技術有了質的飛躍，是一項充滿潛力、面向未來的新技術。

佳能對新技術的開發將一直勇往直前。

搭載新型CMOS圖像感應器的
EOS 70D拍攝的樣張

請通過實拍示例感受高速對焦的捕捉力、高感光度攝影的畫質和銳利的成像能力等。

算法開發負責人
阪口武士
影像信息事業總部
相機開發中心

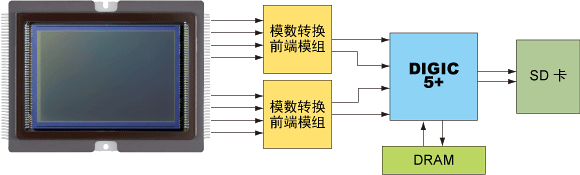

全像素雙核CMOS AF的信號處理模式圖（EOS 70D）

利用高性能的DIGIC數字影像處理器對從CMOS圖像感應器讀取的大量信號進行處理。

另外，通過模數轉換前端模組進行信號處理，可將模擬信號高速轉換成電子信號。

提升畫質的像素結構

實現了全像素雙核CMOS AF的CMOS圖像感應器除配置了2個光電二極管之外，還進行了多項改良措施以提升畫質。在半導體生產流程中引進精細加工工藝的同時，在各像素表面配置了提高聚光率的微透鏡，并縮短了和光電二極管之間的距離，提高了光電二極管的光電轉換效率。另外還改良了像素內的增幅器，通過提高信噪比實現了高感光度、低噪點和寬廣的動態范圍。
