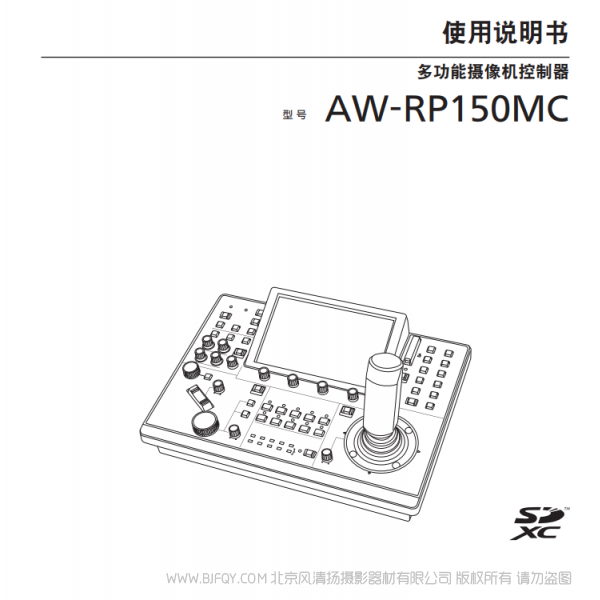

松下 AW-RP150MC 一體化攝像機遙控面板 說明書下載 使用手冊 pdf 免費 操作指南 如何使用 快速上手
| 常規 | ||
| 型號 | AW-RP150MC | |
| 電源 | 12 V DC (10.8 V 至 13.2 V) | |
| PoE+ | IEEE802.3 標準 : DC 42 V 至 57 V ( 攝像機輸入 ) | |
| 功耗 | 1.0 A ( 連接器輸入 ) 0.6 A (PoE+ 供電 ) | |
| 工作溫度 | 0 ° C 至 40 ° C | |
| 工作濕度 | 20% 至 90% ( 無結露 ) | |
| 存儲溫度 | –20 ° C 至 50 ° C | |
| 重量 | 大約 3.2 kg | |
| 尺寸 (W x H x D) | 342 mm x 178 mm x 245 mm ( 不包括凸出部分 ) | |
| 支持的連接設備 | IP/RS422 AW-UE155W/KMC, AW-HR140MC*1 , AW-HE130W/KMC*1 , AW-HN130W/KMC*1 , AW-UE70W/KMC*1 , AW-UN70W/KMC*1 , AW-HE65MC系列*1 , AW-HN65HW/HKMC*1, AW-HE58HW/HKMC*1 ,AW-HN58HW/HKMC*1 | |
| 輸入 / 輸出接口 | ||
| 輸入 | DC 12 V 輸入 | XLR 4 針 |
| 3G-SDI 輸入 | SMPTE292 / 75 Ω (BNC x 1) 支持的格式 : 1080/59.94p*2 , 1080/50p*2 , 1080/59.94i, 1080/50i, 1080/23.98p, 1080/25p, 1080/23.98PsF, 1080/25PsF | |
| 輸出 | ACTIVE THRU OUT | SMPTE292 / 75 Ω (BNC x 1) |
| 輸入 / 輸 出 | IP 控制 | 100BASE-TX |
| PoE+ 輸入 | ||
| 連接電纜 : 局域網電纜 , 較長 100 m (328 ft) ? 通過交換式集線器連接攝像機時 : 直連電纜或交叉電纜 (category 5 電纜 ), 推薦使用 STP ( 屏 蔽雙絞線 ) 電纜 ? 直接連接攝像機時 ： 交叉電纜 (category 5 電纜 ), 推薦使用 STP ( 屏蔽雙絞線 ) 電纜 | ||
| 串行控制 (RJ-45) | RS-422 ( 遠程攝像機的控制信號 ), TALLY 輸出 | |
| 連接電纜 : 直連電纜 (category 5e 或更好的屏蔽電纜 ), 較長 1000 m | ||
| TALLY 輸出 : 集電極開路輸出 ( 負邏輯 ) 較大電壓電阻 DC 24 V, 較大電流 50 mA | ||
| TALLY/ GPIO 1 | D-sub 25 針 , 母 , 英制螺紋 | |
| TALLY 輸入 : 10 個輸入端口 ( 接收光耦合器信號 ) | ||
| GPI : 6 個輸入端口 ( 接收光耦合器信號 ) GPIO : 5 個輸入端口 ( 接收光耦合器信號 ) 或 5 個輸出端口 ( 集電極開路輸出，負邏輯 ) ? 通過菜單設置切換輸入 / 輸出 | ||
| GPIO 2 | D-sub 25 針 , 母，英制螺紋 | |
| GPI : 10 個輸入端口 ( 接收光耦合器信號 ) GPIO : 10 個輸入端口 ( 接收光耦合器信號 ) 或 10 個輸出端口 ( 集電極開路輸出，負邏輯 ) ? 通過菜單設置切換輸入 / 輸出 備用連接器 : 2 個連接器（用于以后擴展功能 ) | ||
| 液晶顯示器 | 7 英寸觸摸屏圖形用戶界面顯示器 (WVGA(800×480)) | |
| SD 存儲卡槽 | SDHC / SDXC 存儲卡槽 x 1 | |
| 接口規格 | ||
| 連接攝像機的數量 | 200 (IP), 5 (RS422) | |
| 攝像機選擇按鈕的個數 | 10 | |
| 攝像機組數 | 20 ( 每組 10 臺攝像機 ) | |
| 內存 | ||
| 預設內存 | 內存預設數量 | 100 |
| 追蹤內存 | 攝像機數量 | 從 1 臺到 10 臺 |
| 記錄時間 , 內存設置數量 | 每臺攝像機較長 5 分鐘 , 每臺攝像機較多 10 個設置 | |
| 其他功能 | ||
| 用戶可分配按鈕個數 | 在 LCD 菜單上較多 6+10 | |
| 水平 / 垂直移動速度調整 | 7 級 | |
| Tally LED 顯示顏色 | 綠色 / 紅色 | |
*1:預計未來支持AW-RP150MC連接。具體何時支持該功能，請與當?shù)亟?jīng)銷商聯系。需要軟件版本更新。
*2: 僅支持A級。
