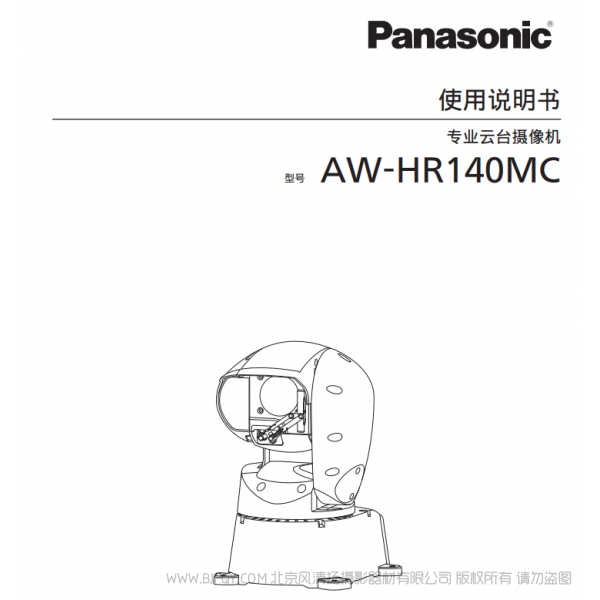

松下 AW-HR140MC 一體化戶外高清攝像機 說明書下載 使用手冊 pdf 免費 操作指南 如何使用 快速上手

松下 AW-HR140MC 一體化戶外高清攝像機 說明書下載 使用手冊 pdf 免費 操作指南 如何使用 快速上手
更新時間2021/06/20 點擊數 6710 12.3MB 點我下載
常規
電源DC 12V至21.8V (DC連接器)
DC 42V至57V (PoE++ 電源)
功耗3.1A至5.5A (DC連接器)
1.2A (PoE++ 電源)
工作溫度–15°C至45°C
( 溫度為–5°C以下時需預熱)
工作濕度10%至100% (無結露)
存放溫度–20°C至55°C
存放濕度10%至95% (無結露)
重量約 9.0kg
尺寸 (W x H x D)258mm x 357mm x 397mm
(包括凸出部分和電纜護套)
外觀銀色耐鹽涂層
防水和防塵兼容IP65
較大允許風速15 米/秒: 正常運行 50米/秒: 可運行 60 米/秒: 無損傷
雨刷器標準件
加熱器標準件
除霜器標準件
控制器支持AW-RP120MC, AW-RP50MC, AK-HRP200MC
? 控制器的版本可能需要升級。
有關升級的具體情況，登陸以下網址
<http://pro-av.panasonic.net/>的支持頁面。
攝像機部分
圖像傳感器1/2.86型 全高清3MOS
鏡頭20倍光學變焦/10倍數字變焦， F1.6至F3.4(f=4.5mm至90mm;
35mm相當于: 32.13mm至642.5mm)
聚焦自動和手動之間切換
焦距整體變焦范圍： 800mm
廣角端：400mm
分色光學系統3MOS
較低照度2 lx (50 IRE, F1.6, 36 dB, 無蓄積)
水平分辨率1，000電視線(中心標準)
增益選擇自動，0dB至42dB (1dB步進) 37dB至42dB為超增益模式
Frame Mix0dB, 6dB, 12dB, 18dB, 24dB
? 當格式為1080/29.97p, 1080/23.98p, 1080/29.97PsF,
1080/23.98PsF, 1080/25p, 或1080/25PsF.
? 當[光圈模式]或[聚焦模式]設為[自動]時，
則不能設為18 dB或24 dB。
電子快門速度59.94p/59.94i1/100, 1/120, 1/250, 1/500, 1/1000, 1/2000, 1/4000, 1/10000
29.97p1/30, 1/60, 1/120, 1/250, 1/500, 1/1000, 1/2000, 1/4000, 1/10000
23.98p1/24, 1/60, 1/120, 1/250, 1/500, 1/1000, 1/2000, 1/4000, 1/10000
50p/50i1/60, 1/120, 1/250, 1/500, 1/1000, 1/2000, 1/4000, 1/10000
25p1/25, 1/60, 1/120, 1/250, 1/500, 1/1000, 1/2000, 1/4000, 1/10000
同步掃描59.94 Hz60.15 Hz to 642.21 Hz (255步進)
50 Hz50.15 Hz to 535.71 Hz (255步進)
伽瑪HD, FILMLIKE1, FILMLIKE2, FILMLIKE3
0.30至0.75 (手動設置)
白平衡AWB A, AWB B, ATW, 3200K, 5600K, VAR (2000K至15000K)
色調量可調性關，–99%至40%
場景模式場景1、場景2、場景3、場景4
智能化功能每個蓄積、增益、光圈、電子快門、ND濾鏡和自動
跟蹤白平衡的自動功能
輸出格式1080/59.94p, 1080/29.97p*1 , 1080/23.98p*2 , 1080/59.94i,
1080/29.97PsF*3 , 1080/23.98PsF*3 , 720/59.94p, 1080/50p,
1080/25p*1 , 1080/50i, 1080/25PsF*3 , 720/50p
同步系統
同步 內部/外部同步(BBS/三電平同步)
線路輸入
<音頻輸入(1/2)>		輸入阻抗高阻抗
輸入? 2聲道， XLR平衡輸入
? 輸入信號電平: +4 dBu/0 dBu/–20 dBu (可在菜單中選擇)
? 音量變化范圍: –40 dB 至+12 dB
(在菜單中以1dB步進變動)
輸出? 4聲道， 疊加高于 SDI 輸出
? 嵌入式音頻輸出電平:
FS-12dB: –12dBFS, FS-18dB: –18dBFS, FS-20dB:
–20dBFS(可在菜單中選擇)
? 采樣頻率: 48 kHz (與視頻同步)
? 量化比特率: 24-位(LPCM)
? 音頻壓縮格式(IP): G.726, AAC-LC (高質量)
輸入
輸入接口12V輸入XLR接口
G/L輸入BNC接口
? 支持BBS (黑場同步)、三電平同步
?通過BBS無法鎖定副載波
音頻輸入mini XLR接口(線路輸入)
#1: INPUT1 Common, #2: INPUT1 HOT, #3: INPUT1 COLD,
#4: INPUT2 Common, #5: INPUT2 HOT, #6: INPUT2 COLD
輸出
視頻輸出HD-SDI輸出SMPTE424/SMPTE292標準
75 Ω (BNC x 2)
? 可從SDI 1/PM接口輸出進行OSD輸出，但不能從SDI 2接口
輸出進行
輸入/輸出
輸入/輸出
接口		LAN用于IP控制/視頻輸出/音頻輸出/PoE++ 供電的LAN接口
PoE++ (IEEE802.3bt Draft ver.2.0標準)
RS-422RS-422A控制輸入
EXT#1: DC GND, #2: HOT, #3: COLD, #4: 12V-OUT
云臺單元
安裝方法獨立 (桌面) 或懸掛(吊裝)
? 為了確保安全, 裝置必須使用安裝支架安裝牢固。
攝像機/云臺
控制		IP連接線纜通過PoE++集線器連接時:
LAN線纜*4(CAT-5e或更高， 直連線纜),較長100m
當不使用PoE++集線器:
LAN線纜*4(CAT-5e或更高， 直連線纜),較長100m
AW系列連接
線纜/標準協
議連接線纜		LAN線纜*4(CAT-5e或更高，直連線纜),較長1000m
水平/俯仰旋轉速度較高速度為60°/秒或以上
水平旋轉范圍 ±175° ? 吊裝時，必須改變確定移動范圍的引角位置
俯仰旋轉范圍–30°至210°
? 根據云臺位置的不同，會將攝像機機身部分?jǐn)z入圖像中
? 吊裝時，必須改變確定移動范圍的引角位置
靜音60°/s (NC45或更低)
振動校正D.I.S.S. (動態圖像穩定系統)
附件六角螺栓
M8 × 30mm: 4
M8 墊圈: 4
彈簧墊圈: 4
線纜套： 1
洗滌器噴嘴安裝支架： 1
防脫落電線 : 1
防脫落電線
安裝螺釘 (帶六角插口)
M4 × 10mm: 1
